3D Baskıda Fil Ayağı: Elephant Foot Sorunu Nasıl Düzeltilir?

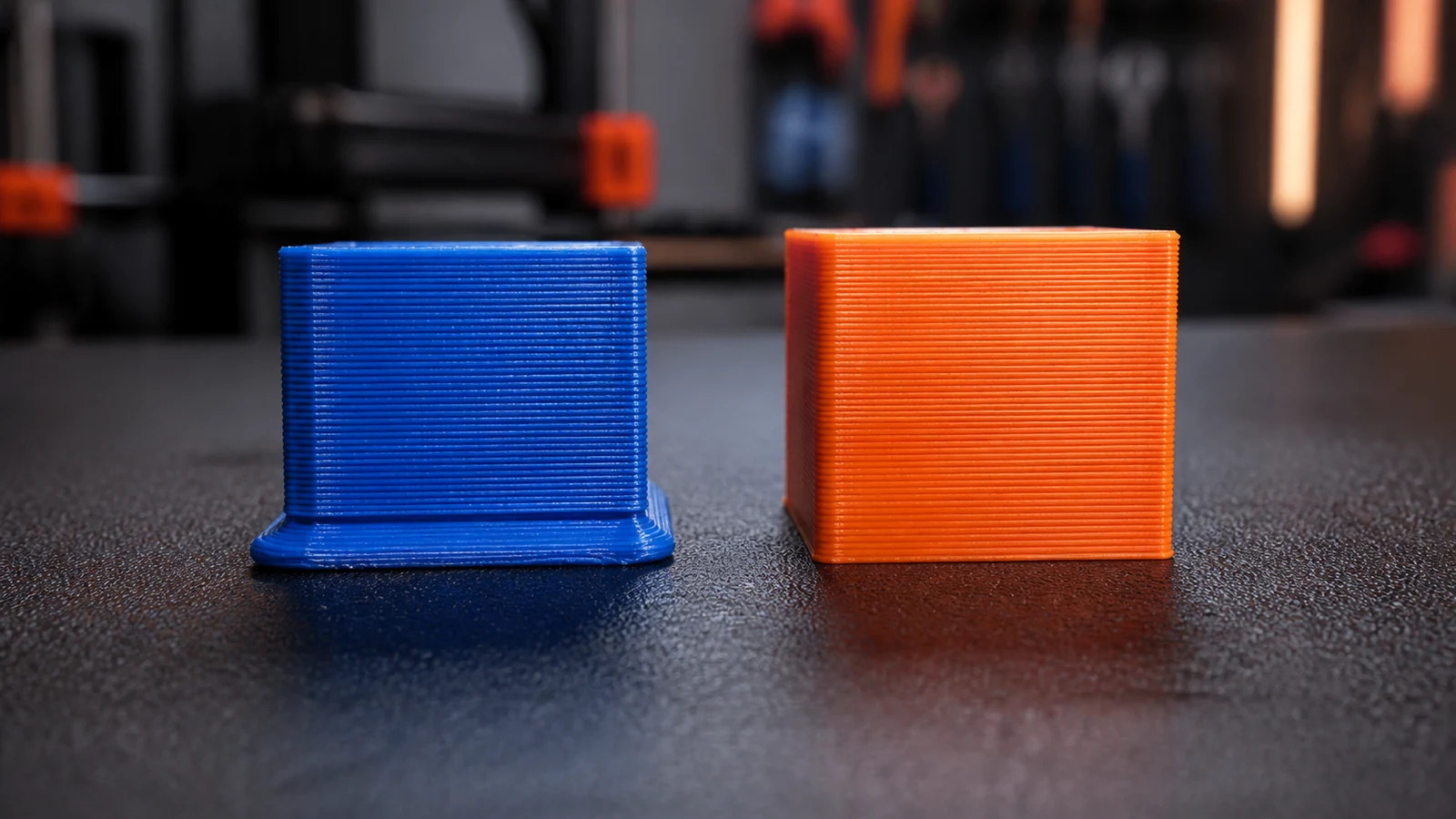

Fil ayağı veya elephant foot, 3D baskının alt kenarının dışa doğru şişmesi ve parçanın tabanının gövdeden geniş çıkmasıdır. Özellikle geçmeli parçalar, vida yuvaları, kutu kapakları ve yan yana durması gereken modüllerde küçük bir taşma bile montajı engelleyebilir. Kusur çoğunlukla ilk katmanla ilgilidir; fakat çözüm olarak doğrudan dilimleyicide telafi vermeden önce nozzle mesafesi ve tabla sıcaklığı doğrulanmalıdır.

Elephant foot nasıl oluşur?

Nozzle ilk katmanı tablaya gereğinden fazla bastırdığında erimiş çizgi yanlara yayılır. Tabla sıcaklığı malzemenin alt katmanlarını uzun süre yumuşak tutarsa üst katmanların ağırlığı da bu yayılmayı artırabilir. İlk katman flow değerinin yüksek olması veya tabla ağının belirli bölgelerde nozzle'ı fazla yaklaştırması kusuru büyütür.

Her geniş taban fil ayağı değildir. Modelin CAD dosyasında taban bilinçli olarak genişletilmiş olabilir; brim de modelden ayrı ince bir kenardır. Dilimleyici önizlemesinde gövde duvarı düz görünürken basılı parçanın ilk katmanları dışa çıkıyorsa elephant foot olasılığı yüksektir.

Fil ayağı nasıl ölçülür?

Kalibrasyon küpü veya düz duvarlı kısa bir kutu basın. Parça tamamen soğuduktan sonra gövde genişliğini ve ilk katmana yakın taban genişliğini kumpasla ayrı ölçün. Tek noktadan ölçmek yerine dört yönden değer alın; yalnız bir tarafta taşma varsa tabla eğimi veya mekanik hizalama etkili olabilir. kalibrasyon küpü ölçüm rehberi ölçümün nasıl yorumlanacağını açıklar.

Elephant foot çözümü için doğru sıra

1. Z-offset ve ilk katman desenini düzeltin

Nozzle çok yakınsa çizgiler keskin sırtlar oluşturur, kenarlara taşar ve yüzeyde dalga bırakır. Çok uzaksa çizgiler birleşmez. tabla ayarı ve Z-offset rehberindeki geniş ilk katman testini kullanarak yüzeyin farklı bölgelerini karşılaştırın. Z-offset'i küçük adımlarla değiştirin ve her değişiklikte aynı deseni basın.

2. Tabla sıcaklığını üretici aralığında test edin

Gereğinden yüksek tabla sıcaklığı alt katmanları yumuşak tutabilir. Makaradaki ve baskı yüzeyi üreticisindeki önerileri esas alın. Sıcaklığı büyük miktarda düşürmek warping ve yapışma kaybı yaratabilir; bu nedenle küçük testlerle ilerleyin. Baskı bittiğinde parça ve tabla soğumadan ölçüm yapmayın.

3. İlk katman flow ve çizgi genişliğini kontrol edin

Bazı profiller tutunmayı güçlendirmek için ilk katmanda daha geniş çizgi kullanır. Bu değer model sınırında taşmayı artırabilir. Genel akış doğru değilse önce 3D yazıcı flow kalibrasyonunu tamamlayın. Yalnız ilk katman flow değerini düşürmek, yüzey teması ve yapışmayı etkileyebileceği için kısa numunelerle doğrulanmalıdır.

4. Elephant foot compensation ayarını en son kullanın

PrusaSlicer ve bazı modern dilimleyiciler, ilk katmanın dış sınırını belirli miktarda içeri alabilen fil ayağı telafisi sunar. Cura'da benzer amaçla horizontal expansion ve initial layer horizontal expansion seçenekleri bulunabilir. Menü adları sürüme göre değişebileceği için kullandığınız dilimleyicinin güncel belgesini kontrol edin.

Telafi değerini tahminle değil, ölçülen taban ile gövde farkına göre küçük adımlarla ayarlayın. Çok yüksek telafi, parçanın tabanını gereğinden daraltır; ince detayları ve küçük delikleri yok edebilir. Mekanik ilk katman hatasını yazılımla gizlemek yerine ayarı yalnız kalan ölçü farkı için kullanın.

Tasarım aşamasında fil ayağına tolerans vermek

Alt dış kenara küçük bir 45 derece pah eklemek, ilk katman taşmasının işlevsel dış ölçüye ulaşmasını geciktirir. Geçmeli parçaların alt girişinde pah zaten montajı kolaylaştırır. Ancak pah ölçüsü nozzle, katman yüksekliği ve parça toleransına göre tasarlanmalıdır; her model için aynı sayı uygun değildir.

Delikler tabana çok yakınsa ilk katman genişlemesi deliği küçültebilir. Kritik deliği birkaç katman yukarı taşımak, girişe pah eklemek veya baskı yönünü değiştirmek daha güvenilir olabilir. Üretilecek parçanın gerçek işlevini düşünün: yalnız dış görünüş önemliyse hafif taşma kabul edilebilir, hassas montajda numune zorunludur.

Elephant foot, brim ve warping farkı

• Elephant foot: Alt katman model sınırının dışına taşar.
• Brim: Dilimleyicinin model çevresine eklediği, sonradan ayrılan tek katmanlı kenardır.
• Warping: Parçanın köşe veya kenarları tabladan yukarı kalkar.
• Fazla flow: Yalnız tabanda değil, duvar ve üst yüzeylerde de yığılma görülebilir.

Bir parçada hem warping hem fil ayağı görülebilir: kullanıcı yapışmayı artırmak için nozzle'ı fazla yaklaştırırken termal gerilim köşeyi yine kaldırabilir. Bu durumda ayarları zıt yönlerde rastgele değiştirmek yerine temiz yüzey, doğru Z-offset ve uygun termal ortam sırasını izleyin.

Düzeltmeyi doğrulama kontrol listesi

1. Aynı model, filament ve tabla bölgesiyle kısa numune basın.
2. Parça tamamen soğuduktan sonra gövde ve tabanı dört yönden ölçün.
3. İlk katman alt yüzeyinde boşluk veya aşırı sırt olmadığını kontrol edin.
4. Geçme veya montaj işlevini gerçek eş parçada deneyin.
5. Başarılı ayarı nozzle çapı ve malzeme adıyla kaydedin.

PrusaSlicer'ın resmî ayar açıklaması, elephant foot compensation'ın ilk katman ezilmesini XY düzleminde telafi ettiğini belirtir. Bu yaklaşımın amacı kalibrasyonun yerine geçmek değil, kalan küçük geometrik farkı düzeltmektir. Sistemli ölçüm yaptığınızda hem alt yüzey düzgün kalır hem parçalar sonradan zımpara gerektirmeden birbirine uyar.

Geçmeli parça için pratik numune

Bir kutu kapağı veya raylı bağlantı tasarlıyorsanız tüm modeli basmadan önce yalnız ilk on milimetrelik montaj kesitini çıkarın. Erkek ve dişi parçayı aynı yön, katman yüksekliği ve filamentle basın. Soğuduktan sonra alt kenardaki taşmayı, gövde ölçüsünü ve gerçek geçmeyi kontrol edin. İlk katman yüzeyi aşırı ezilmişse önce Z-offset'i düzeltin; gövde doğru fakat yalnız taban birkaç ondalık genişse telafi veya küçük tasarım pahı denenebilir. Her değişiklikte aynı kesiti yeniden basın ve dosya adına telafi değerini ekleyin. Numune masada uyduğu halde gerçek parçada sıkışıyorsa uzunluk boyunca biriken ölçü sapması veya soğuma etkisi de değerlendirilmelidir. Böylece fil ayağı telafisini genel boyutsal kalibrasyonla karıştırmadan çözebilirsiniz.
