3D Yazıcı Z Wobble Sorunu: Dikey Dalgalanma Nasıl Düzeltilir?

Z wobble, 3D baskının dikey yüzeyinde belirli aralıklarla tekrarlanan dalga veya yatay bant görünümüdür. Z vidalı milin eksen dışı hareketi, coupler montajı, sıkışan gantry ve hizasız somun nozzle'ın her turda küçük yana sapmasına neden olabilir. Benzer izler değişken filament çapı ve sıcaklık salınımından da oluşur. Bu yüzden mili hemen değiştirmek yerine izin periyodunu ölçmek ve mekanik hareketi sistematik incelemek gerekir.

Z wobble nasıl görünür?

İzler çoğunlukla tüm çevreyi dolaşan, düzenli aralıklı kabarıp incelen bantlardır. Aralık vidalı mil adımı veya dönüş periyoduyla ilişkili olabilir. Köşeden sonra sönümlenen dalgalar ise ringing olasılığını gösterir. Modeldeki geometriyi takip etmeyen sabit yükseklik bantları Z veya akış sistemine işaret eder.

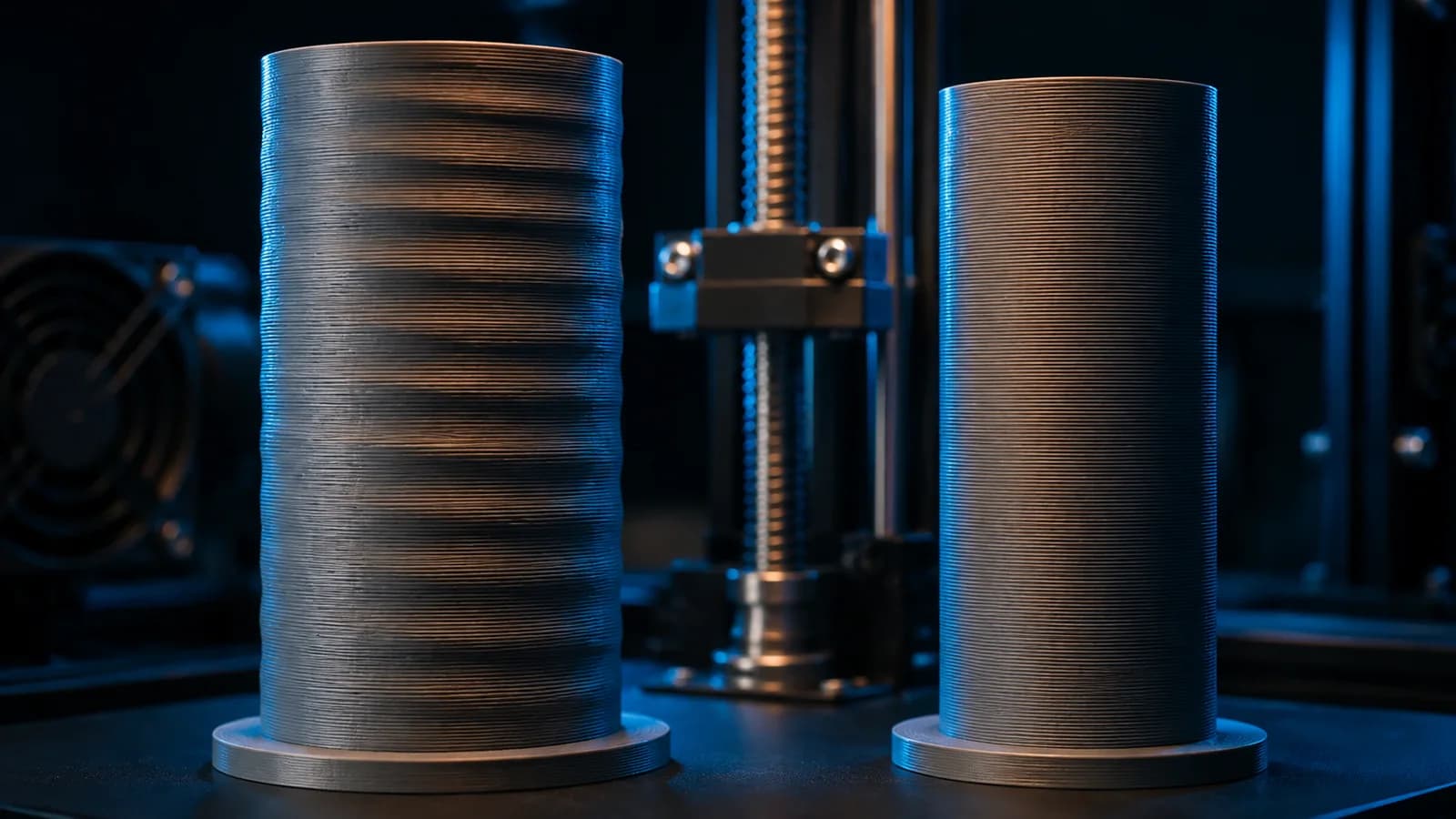

Silindir ve düz kuleyi aynı profille basıp ışığı yandan tutun. Bant aralığını kumpasla ölçün. Her iki modelde aynı Z seviyesinde görülmesi mekanik ya da termal periyodu güçlendirir.

Vidalı mil nasıl kontrol edilir?

Yazıcı kapalıyken milde kir, kalın yağ, hasarlı diş ve gözle yalpalama olup olmadığına bakın. Mili üstten zorla sabitlemek bazı tasarımlarda eksen kaçıklığını doğrudan gantry'ye aktarır. Üretici üst desteği kullanmıyorsa sonradan eklemeyin.

Motoru enerjisizken Z eksenini yavaşça hareket ettirin. Belirli aralıkta sertleşme varsa hizalama, somun veya ray kontrolü gerekir. Sıcak ve çalışan makineye elinizi sokmayın.

Coupler montajı neden önemlidir?

Esnek coupler motor miliyle vidalı mili bağlar. Miller coupler içinde birbirine dayanır veya vidalı mil eğri sıkılırsa esneklik doğru çalışmaz. Sabitleme vidaları milin uygun yüzeyine oturmalı; coupler gerilmiş veya sıkışmış görünmemelidir.

Montaj mesafesi yazıcı modeline özgüdür. İnternetteki rastgele boşluk değerini kopyalamayın. Coupler çatlak, kalıcı bükülmüş veya vida yuvası sıyrılmışsa uyumlu parçayla değiştirin.

Z somunu gevşek mi sıkı mı olmalı?

Trapez somun vidalı mili gantry hareketine çevirir. Bazı tasarımlar somunun küçük yanal hareketine izin vererek mil yalpasını şasiye aktarmamasını amaçlar; bazıları sabit montaj ister. Somunu genel tavsiyeyle sıkmak veya gevşetmek doğru değildir.

Anti-backlash somun eksenel boşluğu azaltabilir ama yanlış yay kuvveti sürtünmeyi artırır. Parça eklemeden önce üretici mekanizmasını anlayın. Aşınmış somunda dikey boşluk varsa değiştirme gerekebilir.

Gantry hizası nasıl incelenir?

Çift Z sisteminde sol ve sağ taraf farklı yüksekteyse X kirişi eğilir ve bir taraf rayda sıkışır. Üreticinin gantry tramming yöntemini kullanın. İki motorlu sistemde otomatik hizalama komutu varsa tabla boşken belgelenmiş biçimde çalıştırın.

V-slot tekerler aşırı sıkıysa düz yüzey yapabilir; gevşekse kafa oynar. Eksantrik somunu yalnız boşluk kaybolacak kadar ayarlayın. Raylı sistemde önerilen bakım dışında gres veya ayar yapmayın.

Akış banding ile nasıl karışır?

Filament makarası zor dönüyor, ekstrüder dişlisi eksantrik veya sıcaklık salınıyorsa katmanlar dönüşümlü kalın çıkabilir. Bu iz gerçek Z konumundan değil plastik hacminden doğar. Parça çapı büyürken dışarı, küçülürken içeri bant yapar.

Filamenti serbest besleyip sıcaklık grafiğini izleyin. PID ayarı rehberi düzenli termal salınımı, flow rehberi hacim tutarsızlığını ayırır.

Temizlik ve yağlama nasıl yapılır?

Eski yağı ve tozu üreticinin izin verdiği yöntemle temizleyin. Uyumsuz solvent plastik somun ve kaplamaya zarar verebilir. İnce, eşit miktarda önerilen yağ uygulayın; fazla yağ baskı alanına sıçrayıp tabla yapışmasını bozar.

Mili bezle tutup motorla hızla döndürmeyin. Lif vidalı mile dolanabilir. Bakım sonrası ekseni düşük hızda bütün yol boyunca hareket ettirip sert nokta olmadığını doğrulayın.

Düzeltme testi nasıl yapılır?

1. Aynı ince duvarlı kuleyi aynı filamentle basın.
2. Bant aralığını ve başlangıç yüksekliğini kaydedin.
3. Yalnız bir mekanik değişiklik uygulayın.
4. Testi aynı seam ve hızla tekrarlayın.
5. Yüzey kadar ölçü ve eksen sesini karşılaştırın.

Birden fazla vidayı aynı anda ayarlamak neden-sonuç bağını kaybettirir. İyileşme yoksa başlangıç konumuna dönün.

Z wobble çözüm sırası

Önce izin gerçek periyodunu belirleyin; mil temizliği, coupler, somun ve gantry hizasını modele özgü sırayla kontrol edin. Akış ve sıcaklık kaynaklı banding'i mekanik wobble sanmayın. Zorlayıcı üst destek veya aşırı teker sıkılığı eklemeyin.

Sağlıklı Z ekseni bütün hareket boyunca benzer direnç gösterir ve gantry'yi yana itmez. Tek değişkenli kule testleriyle doğrulanan bakım, rastgele parça yükseltmesinden daha kalıcı sonuç verir.

Çift Z ekseninde eşzamanlılık kontrolü

İki Z motorlu sistemde gantry'nin iki tarafı farklı yükseklikte kalırsa tabla ile eksen ilişkisi bozulabilir. Kayışla bağlı millerde kayış gerginliği ve kasnak sabitlemesi, bağımsız motorlarda firmware hizalama prosedürü önemlidir. Yazıcınızın belgelenmiş Z tilt veya gantry leveling adımını uygulayın.

Motorları enerjisizken elle farklı miktarda döndürmek yeni hizasızlık oluşturabilir. Ölçümü güvenilir referans noktalarından yapın; plastik üst kapak veya eğri kasa kenarı referans olmayabilir. Hizalama sonrası nozzle-tabla mesafesini ve mesh'i yeniden doğrulayın.

Vidalı mil doğruluğu nasıl kontrol edilir?

Sökülmüş mili düz yüzeyde yuvarlatmak kaba bir kontrol sağlayabilir, fakat yüzeyin kendisi düz değilse yanıltır. Mil makinedeyken üst ucun salınımını gözlemek de tek başına arıza kanıtı değildir; sistem bazı tasarımlarda üst ucu serbest bırakır.

Önce kir, çapak, yanlış coupler oturması ve somun hizasını eleyin. Belirgin eğrilik şüphesinde parçayı zorla düzeltmek yerine üreticinin ölçüm ve değişim prosedürünü kullanın. Uyumlu olmayan mil adımı, aynı çapta görünse bile katman yüksekliğini ve hareket oranını bozabilir.

Hız, ivme ve model rezonansı

Gerçek Z wobble genellikle yükseklik boyunca düzenli periyot gösterir. Yalnız belirli hızda ortaya çıkan dalga ise kasa rezonansı, gevşek tabla veya hareket sistemi titreşimi olabilir. Aynı kuleyi farklı dış duvar hızında basmak mekanik periyot ile hız bağımlı izi ayırmaya yardım eder.

Hızı düşürmek belirtiyi gizlese bile gevşek bağlantıyı onarmış sayılmaz. Test sonucunu mil adımı, katman yüksekliği ve bant aralığıyla birlikte kaydedin; tekrar eden geometrik ilişki doğru parçaya yönlendirir.
