3D Yazıcı Flow Ayarı: Akış Kalibrasyonu Nasıl Yapılır?

3D yazıcı flow ayarı, dilimleyicinin hesapladığı çizgi genişliği ile yazıcının gerçekte bıraktığı malzeme miktarını eşleştirmek için kullanılır. Fazla akış; şişkin duvar, kötü üst yüzey ve dar delik; düşük akış ise çizgiler arasında boşluk, zayıf duvar ve geçirgen yüzey oluşturabilir. Flow değerini rastgele düşürmek veya artırmak yerine önce donanımı, filament çapını, sıcaklığı ve ilk katmanı doğrulamak gerekir. Flow, mekanik bir sorunu gizlemek için kullanılmamalıdır.

Flow ayarı nedir?

Dilimleyici; nozzle çapı, çizgi genişliği ve katman yüksekliğine göre ne kadar filament gerektiğini hesaplar. Flow veya extrusion multiplier bu hesaplanan miktana uygulanan çarpandır. Yüzde 100, profilin hesapladığı miktarı aynen kullanır. Yüzde 95 seçmek her çizgide daha az, yüzde 105 daha fazla malzeme bırakır.

Flow ile ekstrüder steps/mm değerini karıştırmayın. Steps/mm ya da rotation distance, motora belirli uzunlukta filament ilerletme komutu verildiğinde gerçek ilerlemenin doğru olup olmadığını belirler. Flow ise filamentin erime ve çizgi oluşturma davranışına göre profili ince ayarlar. Donanım kalibrasyonu hatalıysa önce onu düzeltmek gerekir.

Kalibrasyondan önce hangi kontroller yapılmalı?

• Nozzle temiz, doğru çapta ve aşınmamış olmalı.
• Ekstrüder dişlisi filamenti kaçırmamalı veya ezmemeli.
• Makara rahat dönmeli, filament kuru olmalı.
• Sıcaklık testi tamamlanmış, akış kararlı olmalı.
• Tabla ve Z-offset doğru ayarlanmış olmalı.
• Dilimleyicide gerçek filament çapı ve nozzle çapı seçilmeli.

İlk katman fazla eziliyorsa alt duvarlar şişer ve flow yüksekmiş gibi görünür. Bu nedenle tabla ve Z-offset ayarını önce çözün. Nozzle seçiminizden emin değilseniz nozzle çapı rehberine bakın.

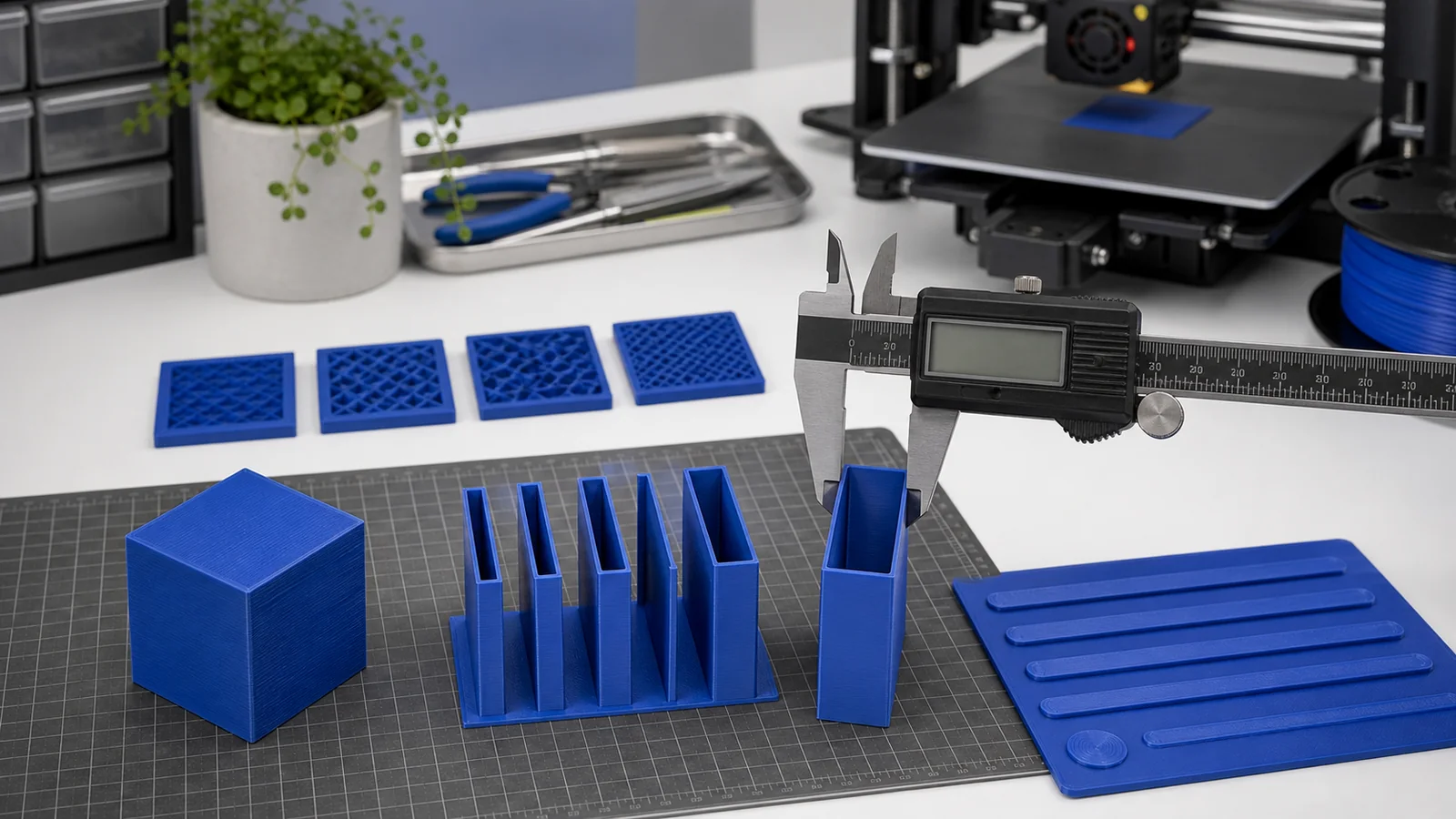

Tek duvar flow testi nasıl basılır?

İçi boş, düz duvarlı bir küp kullanın. Üst katmanları ve dolguyu kapatın; tek duvar hattı basacak şekilde duvar sayısını ayarlayın. Dilimleyicide dış duvar çizgi genişliğini not edin. Modelin gerçekten tek çizgi oluşturduğunu katman önizlemesinden doğrulayın; ince duvar algoritmasının iki geçiş üretmesi hesabı bozar.

1. Flow değerini başlangıçta yüzde 100 bırakın.
2. Normal malzeme sıcaklığınız ve orta hızla testi basın.
3. Parçayı tamamen soğutun.
4. Kumpası sıfırlayın ve her yüzün orta kısmından ölçün.
5. Köşe, dikiş ve ilk birkaç katmanı ölçüme katmayın.
6. En az sekiz-on ölçümün ortalamasını alın.

Kumpas çenelerini duvarı ezecek kadar sıkmayın. Çok ince duvarlarda ölçüm tekniği sonucu ciddi etkiler. Yalnız bir noktadaki değere göre profil değiştirmeyin.

Flow hesaplama formülü

Basit tek duvar yaklaşımında yeni değer şu şekilde hesaplanabilir: yeni flow = mevcut flow × hedef duvar kalınlığı ÷ ölçülen ortalama kalınlık. Örneğin hedef çizgi genişliği 0,45 mm, ölçülen ortalama 0,47 mm ve mevcut flow yüzde 100 ise sonuç yaklaşık yüzde 95,7 olur. Değeri tek seferde aşırı değiştirmek yerine makul küçük adım uygulayıp yeniden basın.

Bu formül başlangıç aracıdır; erimiş plastiğin duvar geometrisi ve kumpas teması nedeniyle matematiksel sonuç her zaman en iyi yüzeyi vermez. Nihai değer; üst yüzey, duvar dayanımı, ölçü ve çizgiler arası birleşmeyle doğrulanmalıdır.

Flow sonucu nasıl doğrulanır?

Yeni flow değeriyle ikinci tek duvar numunesini basın. Ardından iki veya üç duvarlı normal bir küp ve düz üst yüzey içeren test modeli kullanın. Üst çizgiler arasında boşluk olmamalı; nozzle önceki çizgileri kazıyacak kadar yığılma da yapmamalıdır. Küp dış ölçülerini soğuduktan sonra kontrol edin.

Katman yüksekliği ve çizgi genişliği değiştiğinde akış davranışı farklılaşabilir. katman yüksekliği seçim rehberi, seçtiğiniz değerin nozzle ile ilişkisini açıklar. Çok yüksek hızda hotend'in eritebildiği hacim sınırı aşılırsa düşük flow gibi görünen eksik ekstrüzyon oluşabilir; çözüm flow artırmak değil hızı veya sıcaklık profilini düzeltmektir.

Flow kalibrasyonunda sık yapılan hatalar

• E-steps hatalıyken flow ile telafi etmek.
• Nemli filamentle ölçüm almak.
• Dikiş, köşe veya elephant foot üzerinden kumpas kullanmak.
• Dilimleyici önizlemesinde kaç duvar basıldığını kontrol etmemek.
• Yüzde 10–20 gibi büyük değişiklikleri tek seferde uygulamak.
• Sadece dış ölçüye bakıp üst yüzey ve dayanımı göz ardı etmek.
• Filament değiştiğinde eski sonucu koşulsuz kullanmak.

Flow kalibrasyonu bir kez yapılıp unutulan sihirli değer değildir. Donanım bakımı, nozzle değişimi, yeni malzeme veya farklı sıcaklık profili sonucu etkileyebilir. Test dosyasını, makara adını, sıcaklığı ve ölçü ortalamasını not edin. Bu kayıtlar, yeni bir baskı hatasında sorunun akış mı yoksa mekanik değişim mi olduğunu hızlıca ayırmanızı sağlar.

Örnek karar: ölçü doğru, üst yüzey boşluklu

Tek duvar testi hedefe yakın çıktığı halde üst yüzeyde çizgiler arasında boşluk varsa flow'u hemen yükseltmeyin. Önce üst katman sayısını, dolgu desteğini, çizgi genişliğini ve baskı hızını kontrol edin. İnce üst yüzey, seyrek dolgu üzerinde yeterince destek bulamayabilir. Aynı profilin duvarları ve dış ölçüsü doğruysa sorun yalnız üst yüzey geometrisine ait olabilir. Küçük düz bir testte üst katman sayısını artırıp sonucu karşılaştırın.

Ters durumda, üst yüzey düzgün ama dış ölçüler sürekli büyükse köşe şişmesi, yatay genişleme, sıcaklık ve mekanik eksen doğruluğu incelenmelidir. Flow tüm modeli etkileyen global ayardır; yerel bir soruna global telafi uygulamak başka bölgeleri bozabilir. Her değişiklikte ikinci doğrulama baskısı almak ve eski profili saklamak, başarısız denemeden kolayca geri dönmenizi sağlar. Kritik üretimde flow değeriyle birlikte filament çapı ölçü ortalamasını da kaydetmek yararlıdır.

Yeni nozzle takıldığında üzerinde yazan çap ile dilimleyici ayarının eşleştiğini doğrulayın. Aşınmış pirinç nozzle gerçek çizgi genişliğini büyütebilir; bu durumda flow düşürmek yalnız aşınmayı gizler. Akış testinden sonra küçük bir köprü ve overhang modeli basmak da yararlıdır, çünkü fazla akış sarkmayı artırabilir. Profilin başarısını tek ölçüm yerine duvar, üst yüzey, köprü ve gerçek parça üzerinde birlikte değerlendirin.
