3D Yazıcı Kalibrasyon Küpü Nasıl Kullanılır? Ölçüm ve Ayar Rehberi

3D yazıcı kalibrasyon küpü, yazıcının boyutsal doğruluğunu, yüzey davranışını ve eksenlerdeki olası mekanik sorunları hızlıca görmek için kullanılan küçük bir test modelidir. En yaygın küpler yaklaşık 20 mm hedef ölçüye sahiptir; ancak dosyayı indirdiğiniz kaynaktaki gerçek ölçüyü kontrol etmek zorunludur. Küpün 20,00 mm çıkmaması otomatik olarak eksen steps/mm değerinin yanlış olduğu anlamına gelmez. Akış, ilk katman, köşe şişmesi, soğuma, kayış gerginliği ve ölçüm yöntemi aynı sonucu etkileyebilir.

Kalibrasyon küpü ne işe yarar?

Küp, küçük hacimde birçok belirtiyi bir araya getirir. Dış ölçüler, duvar yüzeyi, köşe keskinliği, katman hizası, üst yüzey ve ilk katman etkisi aynı parçada incelenebilir. X ve Y arasında büyük fark varsa kayış, kasnak veya mekanik hareket; Z ölçüsü farklıysa ilk katman ezilmesi, Z hareketi veya katman yüksekliği gündeme gelir.

Bu model bir “sertifika” değildir. Küp doğru çıkarken delikler dar, geçmeler sıkı veya büyük parçalar hatalı olabilir. Bu nedenle küp hızlı teşhis aracı olarak görülmeli; gerçek kullanım toleransları ayrıca test edilmelidir.

Kalibrasyon küpü nasıl basılır?

Önce yazıcının temel mekanik ve tabla kontrollerini tamamlayın. Gevşek kayış, oynayan tabla veya kirli nozzle varken yazılımsal kalibrasyon yapmak yanlış telafi üretir. Tabla ve Z-offset rehberindeki ilk katman kontrolünü uygulayın.

1. Modeli dilimleyiciye yüzde 100 ölçekte aktarın.
2. Dosyanın hedef X, Y ve Z ölçülerini not edin.
3. Güvenilir filament profilinizi kullanın.
4. Standart duvar sayısı ve orta hız seçin; vase mode kullanmayın.
5. İlk testte support, raft ve model ölçeklendirmesini kapalı tutun.
6. Dilimleyici önizlemesinde beklenmeyen boşluk veya duvarı kontrol edin.
7. Baskı bittikten sonra parçanın tamamen soğumasını bekleyin.

Çok hızlı test baskısı, gerçek profilinizden farklı titreşim ve köşe şişmesi yaratabilir. Amaç günlük kullandığınız ayarları doğrulamaktır. Bu nedenle hız, ivme ve sıcaklık gerçek üretim profilinize yakın olmalıdır.

Kumpasla doğru ölçüm nasıl yapılır?

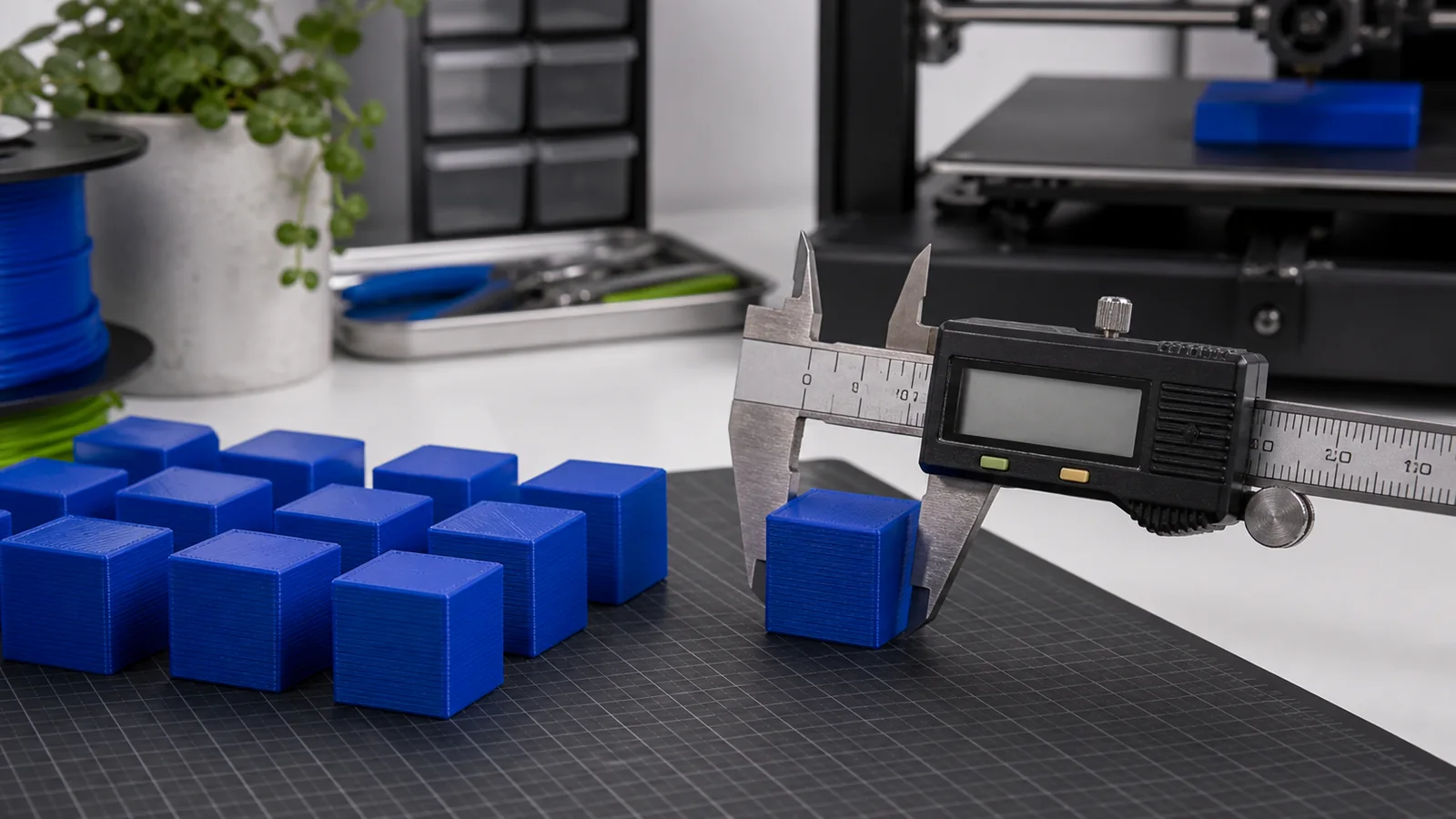

Dijital kumpasın çenelerini temizleyin, kapalı konumda sıfırlayın ve küpü aynı yönde birkaç kez ölçün. Çeneleri parçayı ezecek kadar sıkmayın. Kabartmalı harf, elephant foot veya köşe dikişi üzerinden ölçmek sonucu büyütebilir. Mümkünse düz yüzeylerin orta bölümünü kullanın.

Her eksende en az üç ölçüm alıp ortalamayı kaydedin. Örneğin bir yüz 19,92; diğer tekrar 19,94 ve üçüncü 19,93 mm ise tek bir rastgele okumaya göre karar vermeyin. Kumpasın çözünürlüğü ile doğruluğunun aynı şey olmadığını unutmayın; ekranda iki ondalık görmek ölçümün o kadar kesin olduğu anlamına gelmez.

Parçayı sıcak ölçmek de yanıltır. Filament türü ve geometri soğuma sırasında farklı miktarda büzülebilir. Tüm karşılaştırmaları aynı oda koşulunda ve tamamen soğumuş numunelerde yapın.

X, Y ve Z sonuçları nasıl yorumlanır?

X veya Y ölçüsü büyük çıkıyorsa

Önce fazla akış, dış duvar çizgi genişliği ve köşe şişmesini kontrol edin. Ölçü farkı yüzeyin her yerinde eşitse akış veya malzeme büzülmesi; yalnız köşelerdeyse ivme, pressure advance ve hız davranışı etkili olabilir. X ile Y arasında belirgin fark mekanik eksen kontrolünü gerektirir.

X veya Y ölçüsü küçük çıkıyorsa

Modelin dilimleyicide ölçeklenmediğini doğrulayın. Filament çekmesi, yetersiz akış ve dilimleyici yatay genişleme ayarları ölçüyü küçültebilir. Önce akış kalibrasyonu yapmadan horizontal expansion ile sonucu zorlamak, delik ve dış ölçüleri birlikte bozabilir.

Z ölçüsü hatalıysa

İlk katmanın fazla ezilmesi küpü kısaltabilir ve alt kenarı genişletebilir. Z vidası, kaplin, katman yüksekliği ve gantry hizası da incelenmelidir. Rastgele Z steps/mm değiştirmek yerine mekanik bir turda hareket miktarının tutarlı olup olmadığını kontrol edin.

Steps/mm ne zaman değiştirilir?

Kayış ve kasnakla hareket eden modern yazıcılarda X/Y steps/mm değeri motor adımı, mikro adım ve kasnak diş sayısıyla mekanik olarak hesaplanır. Küçük bir plastik parçadaki büzülmeyi eksen steps/mm ile telafi etmek, farklı boyuttaki tüm baskıları sistematik olarak bozabilir. Bu yüzden yalnızca mekanik bileşen değişikliği, firmware hatası veya ölçülmüş eksen hareketinde gerçek oran sapması kanıtlandığında değerlendirilmelidir.

Ekstrüder steps veya rotation distance ise filamentin komut edilen miktarda ilerleyip ilerlemediğini kontrol eder. Akış yüzdesiyle aynı kavram değildir. Donanım düzeyindeki ekstrüder kalibrasyonu tamamlandıktan sonra her filament için flow kalibrasyonu yapılabilir.

Kalibrasyon küpünden sonra hangi test yapılır?

Küp yüzeyi temiz ve sonuçlar tekrarlanabilir olduğunda delik-pim geçme testi, ince duvar testi, overhang ve sıcaklık kulesi basın. Gerçek parçada önemli olan ölçü neyse ona benzeyen küçük bir kupon hazırlamak en değerlisidir. Örneğin M3 vida yuvası, rulman yatağı veya kapak geçmesi için doğrudan o geometrinin birkaç tolerans varyantını test edin.

Katman yüksekliği ve nozzle çapı da ölçü ve köşe davranışını etkiler. Kalibrasyonun amacı her modeli matematiksel olarak kusursuz yapmak değil; belirli yazıcı, malzeme ve profil kombinasyonunda tekrarlanabilir sonuç almaktır. Ayarları kaydedin, aynı filamentle ikinci küpü basın ve değişikliğin gerçekten tekrarlandığını görmeden profili üretime taşımayın.

Kalibrasyon sonuçları nasıl kaydedilir?

Basit bir tabloya tarih, yazıcı, nozzle, filament, sıcaklık, katman yüksekliği, flow ve X-Y-Z ortalamalarını yazın. Tek ölçü yerine her eksenin en düşük, en yüksek ve ortalama değerini saklayın. Aynı profille ikinci küpte sonuçlar çok değişiyorsa henüz yazılımsal telafi yapmayın; gevşek mekanik bağlantı, sıcaklık kararsızlığı veya ölçüm tekniği araştırılmalıdır. Sonuçlar tekrarlanabilir ama hedef ölçüden sabit sapıyorsa gerçek parçaya benzeyen tolerans kuponu basın. Örneğin projenizde 8 mm mil önemliyse yalnız küp dış ölçüsüne göre karar vermek yerine birkaç delik çapını yan yana deneyin. Bu kayıt yaklaşımı, ayar değişikliklerinin etkisini görünür kılar ve gelecekte nozzle ya da filament değiştiğinde eski profilin neden çalışmadığını daha hızlı anlamanızı sağlar.
