3D Yazıcı Ghosting ve Ringing: Dalgalı Yüzey Sorunu Nasıl Çözülür?

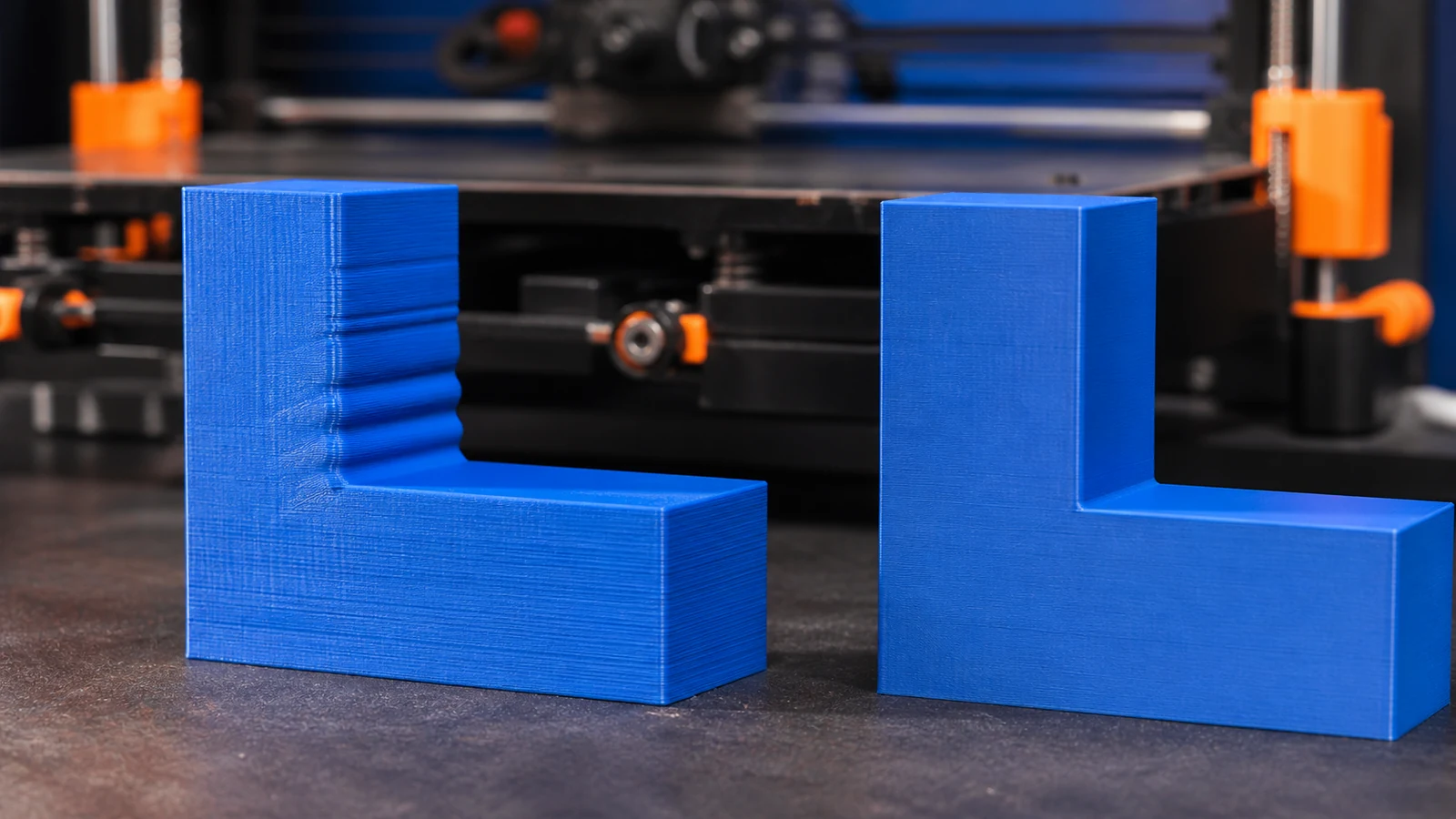

Ghosting veya ringing, modeldeki keskin bir köşenin hemen arkasında yankı gibi tekrarlanan dalga izleridir. İzler köşeden uzaklaştıkça zayıflar ve genellikle X ya da Y hareket yönlerinden birinde daha belirgindir. Sorun filament akışından çok makinenin titreşim davranışıyla ilişkilidir. Hızı düşürmek belirtileri azaltabilir; fakat kalıcı çözüm için gevşek parçalar, kayışlar, zemin ve hareket ayarları sistemli biçimde kontrol edilmelidir.

Ghosting nasıl teşhis edilir?

Küp üzerindeki kabartma harf, delik veya keskin köşeden sonra yüzeyde paralel dalgalar görüyorsanız ghosting olasılığı yüksektir. Dalga aralıkları yaklaşık sabittir, genlikleri giderek azalır. Z seam tek bir dikey başlangıç çizgisi oluşturur; katman kayması ise bütün üst kısmı yana taşır. Bu farkı görmek için ışığı yüzeye yandan verin ve parçayı farklı açılarda inceleyin.

Aynı modelin düşük hızda ve normal hızda iki kopyasını basın. Düşük hızdaki dalga belirgin biçimde azalıyorsa titreşim kaynaklı teşhis güçlenir. Yine de hızı kalıcı olarak aşırı düşürmeden önce mekanik gevşeklik aranmalıdır.

Ringing neden oluşur?

Baskı kafası yön değiştirirken ivmelenir ve yavaşlar. Kütle, kayış esnekliği, gövde rijitliği ve masa bu hareketle titreşir. Titreşim nozzle'a ulaşırsa henüz katılaşan duvarda küçük konum sapmaları bırakır. Ağır baskı kafası, yüksek ivme, gevşek kasnak, hatalı kayış gerginliği ve sallanan zemin etkiyi büyütebilir.

• Gevşek gövde veya eksen vidaları
• Mil üzerinde boşluk yapan kasnak ve sabitleme vidaları
• Üretici aralığı dışında kayış gerginliği
• Yüksek hız, ivme veya jerk benzeri ani hareket ayarları
• Sallanan masa ya da esnek raf
• Baskı kafasına eklenen gereksiz ağır aksesuarlar

Önce mekanik sistemi kontrol edin

Gövde ve bağlantılar

Yazıcı kapalı ve soğukken üretici bakım kılavuzuna göre gövde vidalarını, eksen arabalarını ve tabla bağlantılarını kontrol edin. Rastgele bütün vidaları aşırı sıkmak parça çatlağı veya hareket kısıtlaması oluşturabilir. Elle hareket testleri yalnız cihazın kılavuzu izin veriyorsa yapılmalıdır.

Kayış ve kasnaklar

Kayış gevşekse yön değişiminde esner; aşırı sıkıysa motor, rulman ve mil üzerinde gereksiz yük oluşturur. Bazı yazıcılar gerginlik ölçümü veya frekans yöntemi sunar. Kasnak sabitleme vidasının milin düz yüzeyine doğru oturduğunu üretici talimatıyla doğrulayın. katman kayması çözüm rehberindeki mekanik kontrol sırası bu bölümle ortaktır.

Rulman, teker ve raylar

V-slot tekerlerde boşluk veya aşırı baskı, lineer raylarda kir ve yanlış yağlama hareketi bozabilir. Her sistem farklı bakım ister; genel amaçlı yağ ya da kimyasal kullanmayın. periyodik bakım rehberini yazıcı modelinizin kılavuzuyla birlikte uygulayın.

Yazıcının durduğu yüzeyi iyileştirin

İnce ve sallanan bir masa makinenin titreşimini büyütebilir. Yazıcıyı sağlam, düz ve yükü taşıyabilen bir yüzeye alın. Makinenin ayaklarının tamamı yüzeye basmalıdır. Köpük, taş plaka veya titreşim pedi gibi çözümler her yazıcıda aynı sonucu vermez; dengesiz veya ısıyı hapseden bir kurulum oluşturmamalıdır. Önce masayı güçlendirmek, aksesuar eklemekten daha güvenilir bir adımdır.

Hız, ivme ve hareket ayarları

Mekanik sistem sağlamsa test modelinde dış duvar hızını ve ivmeyi kademeli düşürün. Yalnız genel baskı hızını değiştirmek bazı bölümlerde etkisiz kalabilir; dış perimeter ve travel hareketleri ayrı ayarlanabilir. Güvenilir üretici profilini başlangıç alın. Cura temel ayarlar rehberi, hız değişkenlerini birbirinden ayırmanıza yardımcı olur.

Çok yüksek jerk veya ani hız değişimi köşede titreşim üretirken, aşırı düşük değer baskı süresini uzatır ve küçük katmanlarda ısı sorunları yaratabilir. Tek bir testte hız, ivme ve flow'u birlikte değiştirmeyin. Aynı model ve filamentle önce hız, sonra ivme testi yapın.

Input shaping ne zaman kullanılmalı?

Input shaping, yazıcının rezonans frekanslarına göre hareket komutunu şekillendirerek titreşimi azaltmayı amaçlar. Bazı yeni yazıcılar fabrikada ayarlı gelir; bazı firmware sistemleri ivmeölçer veya test baskısı gerektirir. Başka bir yazıcının frekans değerini kopyalamak doğru değildir. Kayış gerginliği, baskı kafası ağırlığı veya masa değiştiğinde rezonans davranışı da değişebilir.

Önce gevşeklik ve hasar çözülmeli, sonra üreticinin input shaping kalibrasyonu uygulanmalıdır. Ayar sonrası yalnız görsel test değil, köşe ölçüsü ve baskı süresi de karşılaştırılmalıdır. Aşırı filtreleme keskin ayrıntıları yumuşatabilir.

Tekrarlanabilir ghosting test planı

1. Keskin köşeli, kısa ve aynı yönde ayrıntı içeren bir test modeli seçin.
2. Yazıcının varsayılan güvenilir profiliyle referans baskı alın.
3. Gövde, kayış, kasnak ve zemin kontrolünü tamamlayın.
4. Yalnız dış duvar hızını düşürüp ikinci baskıyı karşılaştırın.
5. Gerekirse ivmeyi kademeli değiştirin.
6. Destekleniyorsa üretici prosedürüyle input shaping kalibre edin.

Prusa'nın ghosting rehberi de titreşimin hızla arttığını, kayış ve sağlam zemin kontrolünün temel olduğunu vurgular. Amaç yalnız bir test küpünü güzelleştirmek değil, farklı modellerde tekrarlanan kararlı bir hareket profili oluşturmaktır.

X ve Y eksenini karşılaştırarak teşhis

Kare test modelini önce normal yönde, sonra tabla üzerinde doksan derece döndürerek aynı G-code ayarlarıyla basın. Dalga izi modelle birlikte dönmüyor ve makinenin aynı ekseninde kalıyorsa sorun o eksenin kayış, kasnak, tabla kütlesi veya hareket ayarıyla ilişkili olabilir. İz modeldeki belirli ayrıntıyla birlikte dönüyorsa geometri ve dikiş konumu da incelenmelidir. CoreXY, yatak hareketli ve kartezyen makinelerin hareket kütleleri farklı olduğu için başka yazıcıdan hız veya input shaping değeri kopyalamayın. Her numunede dış duvar hızını, ivmeyi ve yüzey yönünü kaydedin. Telefonla aynı ışık ve açıdan çekilen yakın plan fotoğraflar dalga genliğini karşılaştırmayı kolaylaştırır; yalnız ses veya masa titreşimine bakarak karar vermeyin.

Testler arasında makinenin yerini, makara konumunu veya baskı kafasındaki aksesuarları değiştirmeyin. Üstten ağır çekilen filament ya da sallanan makara tutucu da sisteme tekrarlanan kuvvet aktarabilir. Son profili hem küçük keskin köşeli modelde hem daha büyük gerçek parçada deneyerek düşük ve yüksek frekanslı hareketlerde sonucun korunduğunu doğrulayın.
