3D Yazıcı Eksik Ekstrüzyon: Under-Extrusion Sorunu Nasıl Çözülür?

Eksik ekstrüzyon veya under-extrusion, yazıcının hesaplanan çizgi genişliğini oluşturacak kadar filament çıkaramamasıdır. Baskı tamamlanmış görünse bile duvarlar arasında aralıklar, üst yüzeyde delikler ve kolay kırılan katmanlar oluşabilir. Sorun yalnız dilimleyicideki flow yüzdesiyle ilgili değildir. Makaradan nozzle ucuna kadar her sürtünme noktası, sıcaklık ve istenen baskı hızı gerçek akışı etkiler.

Eksik ekstrüzyon nasıl görünür?

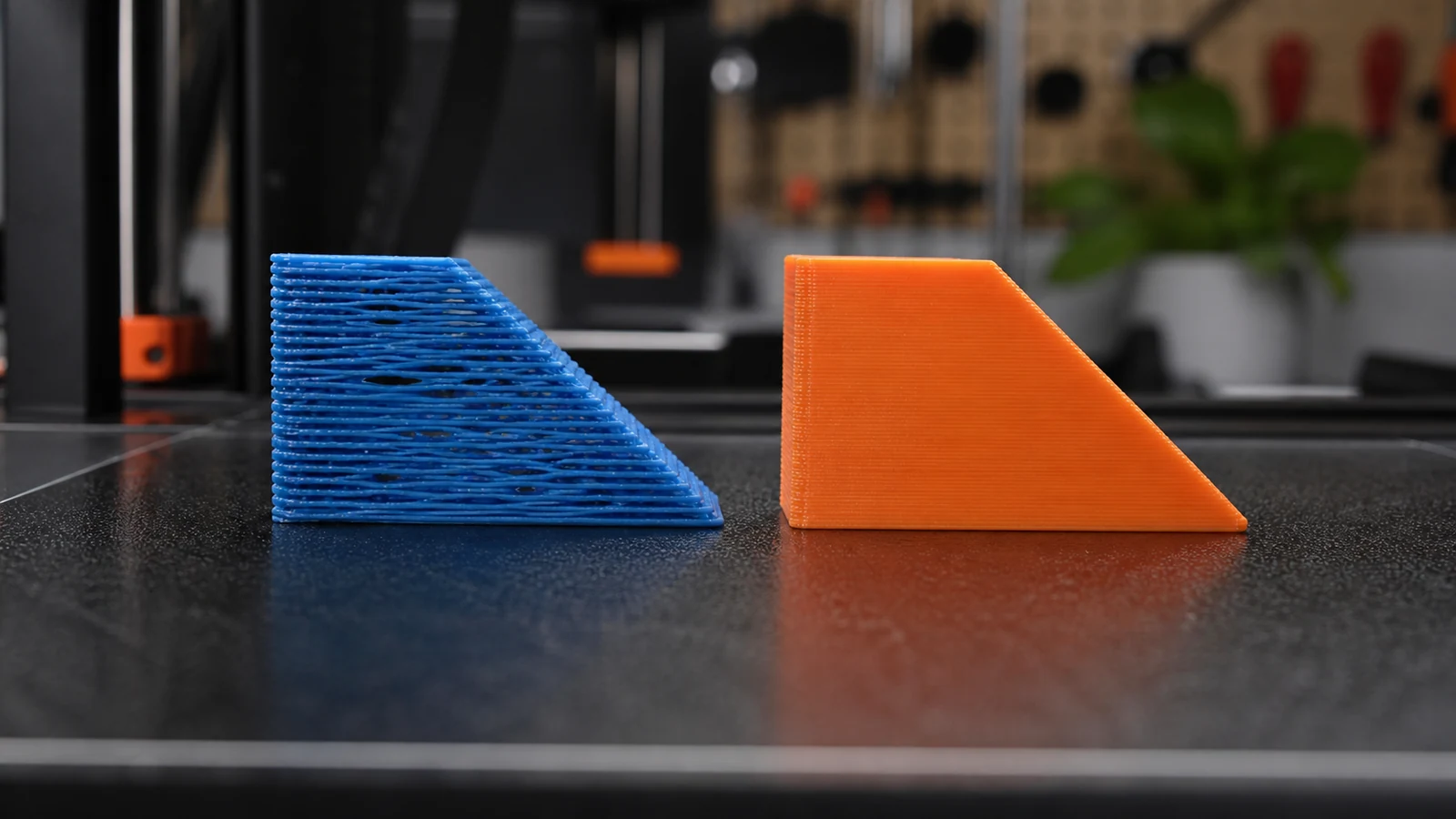

En kolay işaret, yan yana olması gereken çizgiler arasında düzenli boşluklardır. Dış duvar mat ve kesikli görünebilir; üst katmanlar infill'i kapatamaz. Parça aynı modelin sorunsuz baskısından daha hafif çıkar ve katman çizgisinden kolay ayrılır. Sorun yalnız dikiş başlangıcında görülüyorsa retraction ve Z dikişi ayarları; tüm katmanda görülüyorsa genel akış yolu araştırılmalıdır.

• İnce veya yarı saydam duvarlar
• Üst yüzeyde kapanmayan paralel aralıklar
• Katmanlarda rastgele eksik çizgiler
• Ekstruder dişlisinden tıklama veya filament tozu
• Baskının belirli bir süreden sonra zayıflaması

Boşluk yalnız ilk katmanda ise önce ilk katman yapışma rehberini uygulayın. Nozzle tablaya aşırı yakınsa filament çıkışı fiziksel olarak kısıtlanabilir ve sorun bütün baskıya taşınabilir.

Under-extrusion neden olur?

Kısmi nozzle tıkanması, düşük nozzle sıcaklığı, aşırı volumetrik hız, kirli ekstruder dişlisi, yanlış filament çapı, sıkışan makara ve yıpranmış PTFE tüp sık nedenlerdir. Filamentin türü değiştiğinde önceki malzeme hotend içinde kalabilir. Çok yüksek retraction veya sıcak ortamda yetersiz hotend soğutması da akışı baskının ortasında durdurabilir.

Dilimleyici profili başka bir nozzle çapına aitse hesaplanan çizgi ile gerçek donanım uyuşmaz. Bu nedenle yazıcı, nozzle ve filament profili üçlüsünü birlikte doğrulamak gerekir. Nozzle çapı seçimi rehberi, geniş nozzle ile katman ve hız ilişkisini anlamanıza yardımcı olur.

Eksik ekstrüzyon çözüm sırası

1. Makaradan ekstrudere kadar serbest akışı kontrol edin

Makara tutucuda rahat dönmeli, filament çapraz dolanmış olmamalı ve kılavuz boyunca keskin açı yapmamalıdır. Bowden sistemde bağlantıların boşluksuz oturduğunu gözlemleyin. Filamenti elle çekerken düzensiz direnç hissediliyorsa dilimleyici ayarına geçmeden önce mekanik yolu düzeltin.

2. Ekstruder dişlisini ve baskısını inceleyin

Dişli kanallarındaki plastik tozu tutuşu azaltır. Üretici kılavuzuna göre temizleyin. Baskı vidası çok gevşekse filament kayar, çok sıkıysa filament ezilip sürtünme artar. Filament üzerinde derin oyuk ve öğütülmüş bölge görülmesi, itiş sisteminin zorlandığını gösterir; yalnız vidayı daha fazla sıkmak çözüm değildir.

3. Nozzle ve hotend tıkanmasını dışlayın

Uygun malzeme sıcaklığında manuel yükleme yapıldığında filament düzgün ve kesintisiz çıkmalıdır. İnce, yana kıvrılan veya kesilen akış kısmi tıkanma işareti olabilir. Güvenli temizleme için nozzle tıkanması rehberindeki modele özel bakım uyarılarını izleyin. Hotend'i rastgele sökmek yerine üretici prosedürüne bağlı kalın.

4. Sıcaklık ve baskı hızını eşleştirin

Hotend'in eritebileceğinden daha hızlı filament istemek akışı sınırlar. Özellikle geniş çizgi, kalın katman ve yüksek hız birlikte kullanıldığında volumetrik akış yükselir. Önce güvenilir hazır profile dönün. Küçük bir testte hızı düşürün; sorun kayboluyorsa sıcaklığı körlemesine artırmak yerine malzemenin ve hotend'in akış kapasitesini değerlendirin.

5. Filament durumunu ve çap ayarını doğrulayın

Filament profilinde 1.75 mm yerine yanlış çap girilmesi hesaplamayı bozar. Makaranın farklı noktalarını kumpasla ölçmek, belirgin üretim sapmasını gösterebilir. Çıtırtı, buhar ve pütür varsa filament nemli olabilir. Malzemeye uygun kurutma sıcaklığı için üretici bilgisini kullanın; tüm plastiklere aynı kurutma programını uygulamayın.

6. En son flow kalibrasyonu yapın

Mekanik ve termal nedenler elendikten sonra flow kalibrasyonu rehberiyle duvar veya üreticinin önerdiği test yöntemini uygulayın. Flow değerini büyük sıçramalarla değiştirmeyin. Amaç boşlukları aşırı malzemeyle doldurmak değil, hesaplanan çizgiyi tekrarlanabilir biçimde üretmektir.

Sorunun başladığı zamana göre teşhis

İlk katmandan itibaren eksik akış varsa yanlış profil, çok düşük sıcaklık, fazla düşük Z-offset veya mevcut tıkanma olasıdır. Baskı bir süre düzgün gidip sonra bozuluyorsa makara sürtünmesi, heat creep, motor veya sürücü ısısı ve giderek artan nozzle tıkanması incelenmelidir. Yalnız yüksek hızlı bölümlerde görülen eksiklik, volumetrik akış sınırına işaret edebilir.

Filament değişiminden hemen sonra başlayan sorunlarda eski malzeme kalıntısı ve yeni profil öne çıkar. Nozzle değişiminden sonra başladıysa montaj, gerçek nozzle çapı ve ilk katman kalibrasyonu kontrol edilmelidir. Bu zaman çizelgesini not etmek, onlarca olası nedeni birkaç başlığa indirir.

Düzeltmeyi nasıl doğrularsınız?

Önce kısa bir extrusion çizgisi, ardından iki veya üç duvarlı basit bir kutu basın. Duvarlar kesintisiz, üst katman kapalı ve ekstruder sessiz olmalıdır. Aynı G-code'u tekrar basarak sonucun tekrarlanabildiğini görün. Parça mekanik yük taşıyacaksa yalnız görünüşe güvenmeyin; katman bağlantısını kullanım koşuluna uygun bir numunede test edin.

Prusa'nın under-extrusion teknik rehberi de ilk katman, profil, nozzle, ekstruder dişlisi, hotend soğutması ve filamenti ortak nedenler olarak sıralar. En doğru çözüm sırası bu nedenle “flow artır” değil, akış zincirini kaynaktan uca doğrulamaktır.

Karşılaştırmalı numune ile nedeni daraltma

Aynı küçük kutuyu iki farklı hızda basmak güçlü bir teşhis aracıdır. İlk numunede güvenilir üretici profilini, ikincide yalnız dış duvar ve infill hızını düşürülmüş profili kullanın. İki baskı da aynı yerlerde boşlukluysa hızdan bağımsız mekanik yol, nozzle veya filament sorunu araştırılır. Yavaş numune düzeliyorsa sıcaklığı hemen yükseltmek yerine volumetrik akış sınırı ve hotend kapasitesi incelenir. Ardından yeni, kuru ve bilinen bir filamentle üçüncü numune alınabilir. Filament değişimi sonucu düzeltiyorsa eski makaranın çapı, nemi veya sürtünmesi önem kazanır. Bu karşılaştırmalarda flow yüzdesini sabit tutun. Her numuneyi tartmak ve aynı duvarı kumpasla ölçmek, yalnız fotoğrafa bakmaktan daha somut veri sağlar. Son ayarı gerçek parçanın hız ve duvar koşulunda doğrulamadan seri üretime geçmeyin.
