3D Yazıcı Katman Kayması Neden Olur? Layer Shift Çözüm Rehberi

3D yazıcı katman kayması, baskının belirli bir yüksekliğinden sonra X veya Y yönünde yana taşınarak devam etmesidir. İngilizce kaynaklarda “layer shift” olarak geçer. Yazıcı konumunu kapalı çevrim geri bildirimle doğrulamıyorsa motorun kaçırdığı bir adımı fark etmeyebilir; sonraki tüm katmanlar yanlış koordinata basılır. Sorun bazen gevşek kayış kadar basit, bazen nozzle çarpması, kasnak vidası, aşırı ivme, motor sürücüsü veya kablo takılması kadar karmaşık olabilir.

Layer shift nasıl anlaşılır?

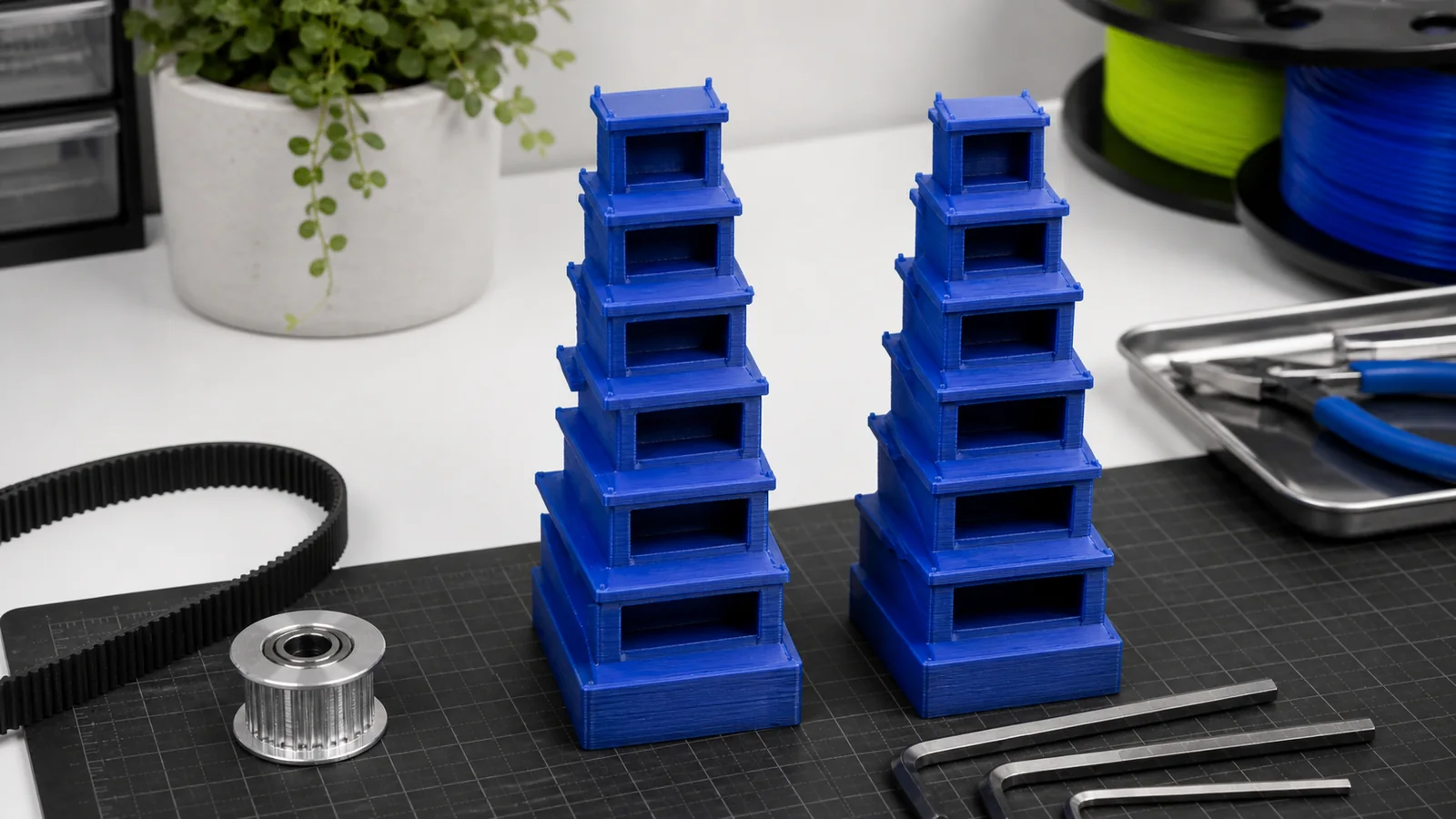

Gerçek katman kaymasında modelin tamamı belirli bir katmandan itibaren aynı yönde yer değiştirir. Yalnız dış yüzeyde dalga varsa ringing, yalnız köşelerde şişme varsa hız ve basınç ayarı, alt köşeler kalktıysa warping olabilir. Dilimleyici önizlemesinde model zaten basamaklı görünüyorsa sorun baskıda değil geometride olabilir.

Kaymanın yönünü not edin. X yönündeki sapma X kayışı, motoru ve kablosuyla; Y yönündeki sapma tabla veya Y ekseniyle araştırılmalıdır. Hata hep aynı yükseklikte tekrarlanıyorsa o katmanda nozzle çarpması, model geometrisi veya kablo konumu ihtimali artar. Rastgele yüksekliklerdeyse gevşek bağlantı, aşırı hız veya ısınma düşünülebilir.

Kayış ve kasnak kontrolleri

Yazıcı kapalı ve soğukken eksenleri üreticinin bakım talimatına göre kontrol edin. Kayış dişlerinde aşınma, liflenme, yağ veya gevşeklik olmamalıdır. Aşırı gergin kayış da rulman ve motor yükünü artırır; “ne kadar sıkı, o kadar iyi” yaklaşımı yanlıştır.

Motor kasnağındaki sabitleme vidası milin düz yüzeyine oturmalı ve gevşememelidir. Kasnak motor dönerken mil üzerinde kayarsa dışarıdan kayış sağlam görünmesine rağmen konum kaybolur. Avara rulmanların serbest döndüğünü, bağlantı elemanlarının oynamadığını ve ray üzerinde kir bulunmadığını kontrol edin.

Periyodik kontrol adımları için 3D yazıcı bakım rehberini kullanın. Üreticinin yağlama istemediği yüzeye rastgele yağ sürmeyin; yanlış yağ toz tutabilir veya plastik parçaya zarar verebilir.

Nozzle çarpması ve parça kalkması

Modelin köşesi tabladan kalkarsa nozzle travel sırasında bu yüksek bölgeye çarpabilir. Motor hareketi tamamlayamaz ve katman kayar. Aşırı akış, kötü üst yüzey, support'un devrilmesi veya dolgu çizgilerinde yığılma da nozzle çarpmasına neden olabilir. Baskı sırasında vurma veya tık sesi duyulması önemli ipucudur.

Tabla tutunmasını, Z-hop ihtiyacını ve travel rotasını değerlendirin. Z-hop her durumda açılacak çözüm değildir; baskı süresini ve Z hareketini artırır. Önce warping, flow ve model yönlendirmesini düzeltin. İlk katman sorunu varsa ilk katman yapışma rehberindeki kontrol sırasını izleyin.

Hız, ivme ve motor sıcaklığı

Hız kadar ivme ve yön değişimleri de motor tork ihtiyacını belirler. Ağır hareketli tabla, yüksek ivmede daha fazla kuvvet ister. Hazır profilden çok daha agresif hızlara geçtiğinizde kayma başladıysa doğrulanmış değerlere dönün ve tek değişkenle yükseltin. Cura ayarlarında yalnız baskı hızını değil travel ve ivme sınırlarını da kontrol edin.

Motor ve sürücü aşırı ısındığında korumaya girebilir veya tork düşebilir. Elektriksel ayarları rastgele değiştirmeyin; sürücü akımı yanlış ayarlanırsa donanım zarar görebilir. Havalandırma kanallarını kapatan tozu temizleyin ve elektronik müdahaleyi üretici kılavuzu veya yetkin teknik servisle yürütün.

Kablo ve hareket engelleri

Tabla kablosu, filament makarası, zincir, sensör kablosu veya masadaki bir eşya hareketli eksene takılabilir. Eksenleri yazıcı kapalıyken tüm hareket aralığında yavaşça gezdirin ve kabloların gerilmediğini görün. Makara zor dönüyorsa ekstrüder çekişi bile üst çerçeveye beklenmeyen kuvvet aktarabilir.

Model yazıcının sınırına çok yakınsa kelepçe veya baskı yüzeyi kenarı nozzle yoluna girebilir. Dilimleyicide yapı hacmini ve başlangıç G-code hareketlerini doğrulayın. Gevşek USB veya güç kablosu doğrudan mekanik layer shift üretmese de kesinti ve iletişim sorunlarını başka hatalarla karıştırmanıza neden olabilir.

Adım adım layer shift teşhisi

1. Kaymanın eksenini ve oluştuğu katman yüksekliğini kaydedin.
2. Dilimleyici önizlemesinde modelin doğru olduğunu doğrulayın.
3. Parça kalkması, support devrilmesi ve nozzle çarpma izini inceleyin.
4. İlgili eksenin kayış, kasnak ve rulmanlarını kontrol edin.
5. Kablo ve makaranın tüm hareket aralığında serbest olduğunu görün.
6. Hız ve ivmeyi doğrulanmış üretici profiline döndürün.
7. Küçük test kulesini aynı yükseklik ve hızda yeniden basın.

Hata sürerse motor bağlantısı, sürücü sıcaklığı ve elektronik kontroller profesyonel inceleme gerektirebilir. yaygın baskı hataları rehberi benzer yüzey belirtilerini ayırmanıza yardımcı olur. Katman kaymış işlevsel parçayı yalnız görünüşü düzeltip kullanmayın; yanlış hizalanan katmanlar ölçüyü ve yük yolunu bozduğu için parçayı yeniden basmak gerekir.

Onarım sonrası tekrar testi

Gevşek kasnağı veya kayışı düzelttikten sonra doğrudan uzun modele dönmeyin. Önce kaymanın oluştuğu yüksekliği aşan dar bir kule basın. Aynı hız ve ivmeyi kullanın; ancak daha az filament harcayan geometri seçin. Sorun hep yoğun dolgu katmanında oluşuyorsa test modeline benzer dolgu geçişi ekleyin. Yazıcıyı kayma yüksekliği civarında izleyerek çarpma, kablo gerilmesi veya motor sesini dinleyin.

Test başarılıysa gerçek modeli yeniden dilimleyin ve eski, hatalı G-code'u kullanmayın. Baskı yüzeyini temizleyip support ve brim bölgelerini önizlemede kontrol edin. Onarımın tarihini ve hangi bağlantının gevşediğini bakım kaydına ekleyin. Aynı sorun kısa sürede tekrarlarsa bağlantı elemanı, kayış veya rulman yıpranmış olabilir; yalnız tekrar sıkmak kalıcı çözüm değildir. Elektronik kapağını açmayı gerektiren adımlarda cihazı enerjisiz bırakın ve üretici güvenlik prosedürüne uyun.

Uzun baskılarda katman kaymasını erken fark etmek için ilk saatlerde hareket sesini ve kablo konumunu gözlemleyin. Kamera takibi yardımcı olabilir, ancak otomatik hata algılama güvenlik sistemi yerine geçmez. Yazıcıyı yanıcı malzemelerden uzak, üreticinin önerdiği güvenli ortamda kullanın. Kayma sırasında motor veya kayış belirgin hasar gördüyse yeni baskı başlatmadan önce parçayı değiştirmek ve eksen hareketini elle doğrulamak gerekir.

Test baskısının fotoğrafını kayma yönü görünecek şekilde çekin ve dilimleyici katman numarasını not edin. Aynı arıza yeniden oluşursa bu iki kayıt, mekanik kontrolü doğru eksen ve yüksekliğe odaklamayı kolaylaştırır.
