3D Yazıcı Sıcaklık Kulesi: Temperature Tower Nasıl Basılır ve Okunur?

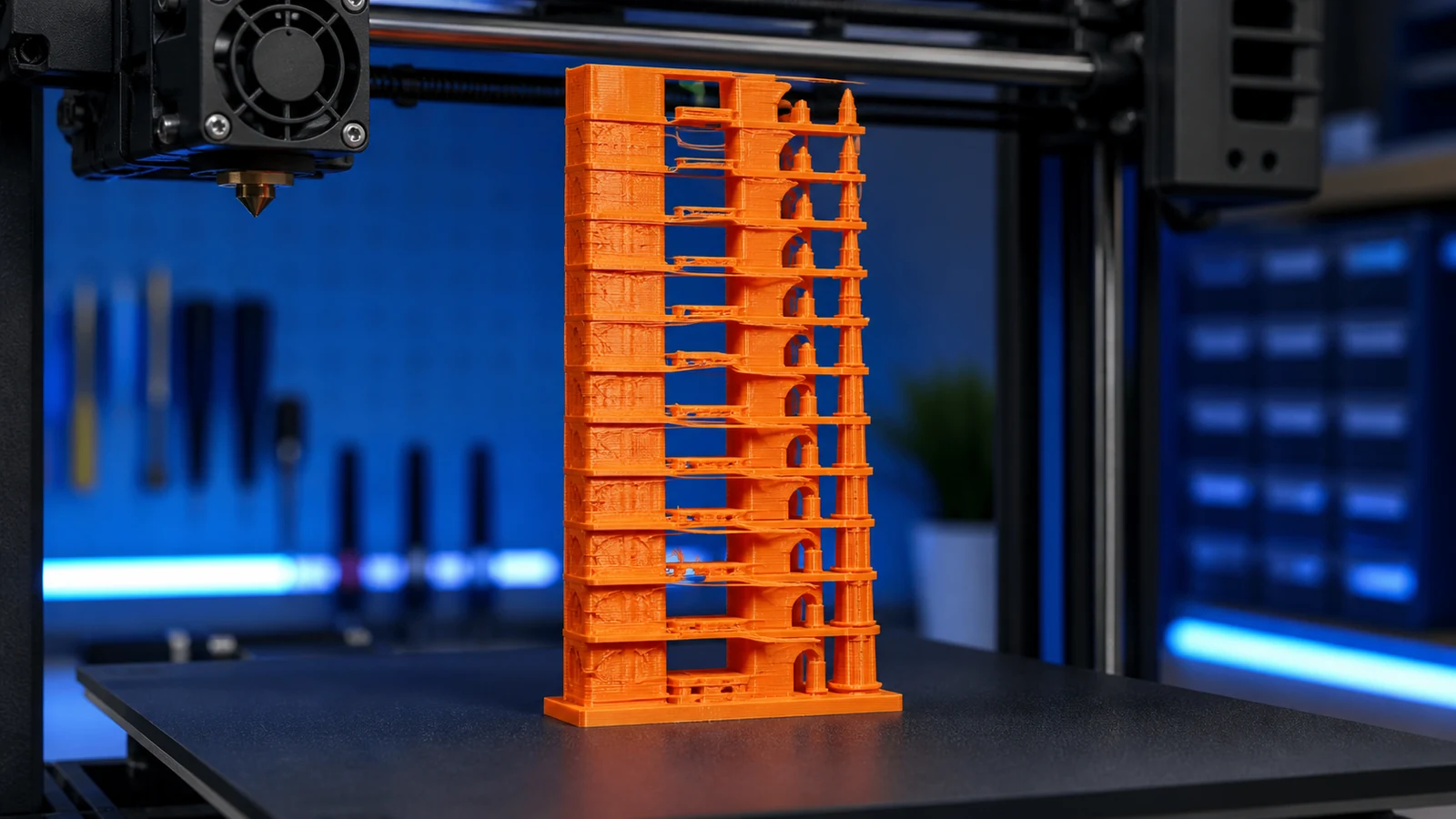

Sıcaklık kulesi veya temperature tower, bir filamentin hangi nozzle sıcaklığında daha dengeli sonuç verdiğini tek baskıda karşılaştırmak için kullanılan kalibrasyon modelidir. Kulenin her bölümü farklı sıcaklıkta basılır; köprü, çıkıntı, ince uç, yazı ve düz duvar gibi detaylar yan yana değerlendirilir. Testin yararlı olabilmesi için G-code'un yükseklik boyunca gerçekten sıcaklık değiştirdiği doğrulanmalı ve sonuç yalnız görünüşe göre seçilmemelidir.

Neden sıcaklık kulesi basılır?

Makara üzerindeki sıcaklık aralığı, farklı hotend, termistör, nozzle ve hız koşullarını kapsayan başlangıç bilgisidir. Aynı 215 °C değeri iki yazıcıda aynı gerçek erime davranışını vermeyebilir. Baskı hızı arttığında hotend'den daha fazla malzeme geçer; çelik nozzle ile pirinç nozzle'ın ısı aktarımı da farklıdır. Bu nedenle kule, internetten tek bir değer kopyalamak yerine kendi sisteminizde karşılaştırma yapmanızı sağlar.

Test özellikle yeni filament markasında, nozzle değişiminde, yüksek hız profiline geçişte veya yüzey-stringing dengesi bozulduğunda yararlıdır. Filament türlerini önce filament türleri rehberinden ayırmak gerekir; PLA için uygun aralık PETG ya da ABS'ye uygulanmaz.

Doğru temperature tower modeli nasıl seçilir?

Modelin bölümleri açıkça numaralandırılmış, her sıcaklık katı yeterli yükseklikte ve karşılaştırılabilir ayrıntılar içermelidir. Kısa köprü, küçük overhang, iki ince kule arasında travel ve düz dış duvar birlikte bulunursa daha çok davranış gözlenir. Modelin lisansını ve güvenilir kaynağını kontrol edin; hazır G-code yerine STL veya 3MF dosyasını kendi yazıcı profilinizle dilimlemek daha güvenlidir.

İnternetten indirilen hazır G-code farklı yazıcı ölçüsü, firmware veya başlangıç komutu içerebilir. Kendi makineniz için hazırlanmadığı sürece doğrudan çalıştırmayın. STL dosyasını baskıya hazırlama kontrol listesi model güvenliği ve önizleme adımlarını açıklar.

Sıcaklık değişimi G-code'a nasıl eklenir?

Dilimleyicilerde yöntem değişir. Bazıları kalibrasyon menüsünden kule oluşturur; bazıları post-processing script, “change at height” veya filament override kullanır. Önce makara üreticisinin aralığını belirleyin. Kuleyi bu aralık içinde, eşit sıcaklık adımlarıyla planlayın. İlk bölümün hangi sıcaklıkta başlayacağı model üzerindeki etiketle aynı olmalıdır.

1. Yazıcı, nozzle çapı ve filament profilini doğru seçin.
2. Kule modelini tablaya yerleştirip normal katman yüksekliğinde dilimleyin.
3. Her bölüm başlangıcına uygun sıcaklık komutunu ekleyin.
4. Dilimleyici önizlemesinde bölüm yüksekliklerini kontrol edin.
5. G-code metninde sıcaklık komutlarının bulunduğunu doğrulayın.
6. İlk katmanı ve sıcaklık geçişlerini baskı sırasında gözlemleyin.

Komut adları firmware'e göre değişebildiğinden yazıcınızın ve dilimleyicinizin güncel belgesini izleyin. Yanlış yükseklik eşlemesi, fiziksel etikette yazan dereceyle gerçek baskı sıcaklığını farklı hale getirir.

Sıcaklık kulesi nasıl okunur?

Yüzey ve ayrıntı

Duvarın parlaklığı, köşe keskinliği, yazı okunabilirliği ve küçük uçlardaki erimeyi karşılaştırın. Çok sıcak bölümde köşeler yuvarlanabilir ve ince ayrıntılar yumuşayabilir. Çok düşük sıcaklıkta yüzey mat ve düzensiz olabilir; ancak parlaklık malzeme formülüne bağlı olduğu için tek başına karar ölçütü değildir.

Stringing

İnce kuleler arasındaki telleri inceleyin. Sıcaklık yükseldikçe sızıntı artabilir; nemli filament tüm bölümlerde ipliklenme yapabilir. Bu durumda sıcaklık seçmeden önce stringing çözüm rehberiyle nem ve retraction etkisini ayırın.

Köprü ve overhang

Köprü altındaki sarkma ve çıkıntı kenarlarındaki kıvrılma, malzemenin ne kadar hızlı katılaştığını gösterir. Düşük sıcaklık daha keskin köprü verebilir; fakat katman bağlantısını zayıflatabilir. Fan ayarı kule boyunca aynı tutulmalı, aksi halde iki değişken birlikte değişir.

Katman bağlantısı

Güvenli biçimde ayrılabilen küçük çıkıntıları elle karşılaştırmak, katman bağındaki büyük farkı gösterebilir. İşlevsel parça için kontrollü test numunesi daha doğrudur. En düşük sıcaklığın yüzeyi güzel görünse bile katmanlar kolay ayrılıyorsa o değer mekanik parça için uygun değildir.

Tek bir “en iyi sıcaklık” yerine kullanım profili oluşturun

Dekoratif parçada yüzey ve stringing öncelikli olabilir. Mekanik parçada katman bağlantısı, köprüden daha önemlidir. Hızlı baskıda hotend'in akış kapasitesi nedeniyle birkaç derece farklı profil gerekebilir. Bu nedenle “PLA = tek derece” gibi genel bir sonuç yerine şu tür profil adları kullanın: malzeme, marka, renk, nozzle, hız sınıfı ve tarih.

PETG için başlangıç davranışını PETG filament rehberiyle karşılaştırabilirsiniz. Kule sonucu makara etiketindeki aralığın çok dışındaysa termistör, profil, fan ve filament kuruluğu tekrar incelenmelidir.

Sık yapılan temperature tower hataları

• Sıcaklık komutu eklemeden yalnız kule modelini basmak.
• Model etiketleriyle G-code bölüm yüksekliklerini karıştırmak.
• Test sırasında fan, hız ve flow'u da değiştirmek.
• Nemli filamentle oluşan ipliklenmeyi yalnız sıcaklığa bağlamak.
• En güzel bölümü seçip katman dayanımını hiç kontrol etmemek.
• Başka yazıcı için hazırlanmış hazır G-code'u çalıştırmak.

Doğru sıcaklık kulesi, kesin laboratuvar ölçümü değil, kontrollü karşılaştırmadır. Seçtiğiniz değeri kısa bir gerçek parça numunesinde yeniden doğrulayın. Ardından flow ve retraction gibi ikincil kalibrasyonlara geçin; sıcaklık değişirse bu ayarların sonucu da değişebilir.

Kule sonucunu nasıl kaydetmeli?

Kuleyi attıktan sonra yalnız seçtiğiniz dereceyi yazmak yeterli değildir. Filament markası, tam ürün adı, renk, makara tarihi, nozzle malzemesi ve çapı, katman yüksekliği, baskı hızı, fan ve ortam koşulunu aynı kayda ekleyin. Kule bölümlerini yandan ışıkla fotoğraflayın; köprü altını ve ince kuleler arasındaki telleri ayrı çekin. Seçtiğiniz bölümü işaretleyin ve nedenini “en az stringing”, “en güçlü katman” veya “dengeli köprü” gibi açıklayın. Daha sonra hız profili değiştiğinde eski kuleyle yeni kuleyi karşılaştırabilirsiniz. Aynı sıcaklıkta yeni renk belirgin biçimde farklı davranırsa kısa bir doğrulama kulesi basın. Böyle bir kayıt, aylar sonra profil adındaki tek sayının hangi koşullarda çalıştığını hatırlamanızı sağlar ve gereksiz yeniden kalibrasyonu azaltır.

Kuleyi saklayacaksanız altına kalıcı kalemle profil kodunu yazın veya fotoğraf dosyasını aynı kodla adlandırın. Ortam sıcaklığı ya da fan kanalı değiştiğinde eski sonucu mutlak kabul etmeyin. Seçilen sıcaklığın küçük testte başarılı olması, çok yüksek volumetrik akış isteyen büyük parçada aynı sonucu garanti etmez; gerçek üretim hızında kısa bir doğrulama baskısı alın.
