3D Baskıda Katman Yüksekliği: 0.12, 0.20 ve 0.28 mm

Katman yüksekliği, FDM yazıcının Z ekseninde her yeni katmanda ne kadar yükseldiğini belirler. Daha ince katmanlar kavisli yüzeylerde basamak görünümünü azaltabilir; daha kalın katmanlar toplam katman sayısını ve süreyi düşürebilir. 0,12, 0,20 ve 0,28 mm gibi değerler bir kalite sıralaması değil, farklı amaçlara hizmet eden profil seçenekleridir.

Doğru değer nozzle çapı, model ayrıntısı, yazıcının mekanik yapısı, malzeme ve kullanım amacıyla birlikte seçilir. İnternetteki tek bir sayıyı “en iyi” kabul etmek yerine, dilimleyicinin yazıcınız için sunduğu doğrulanmış katman profillerinden başlamak daha güvenlidir.

Katman yüksekliği yüzeyi nasıl değiştirir?

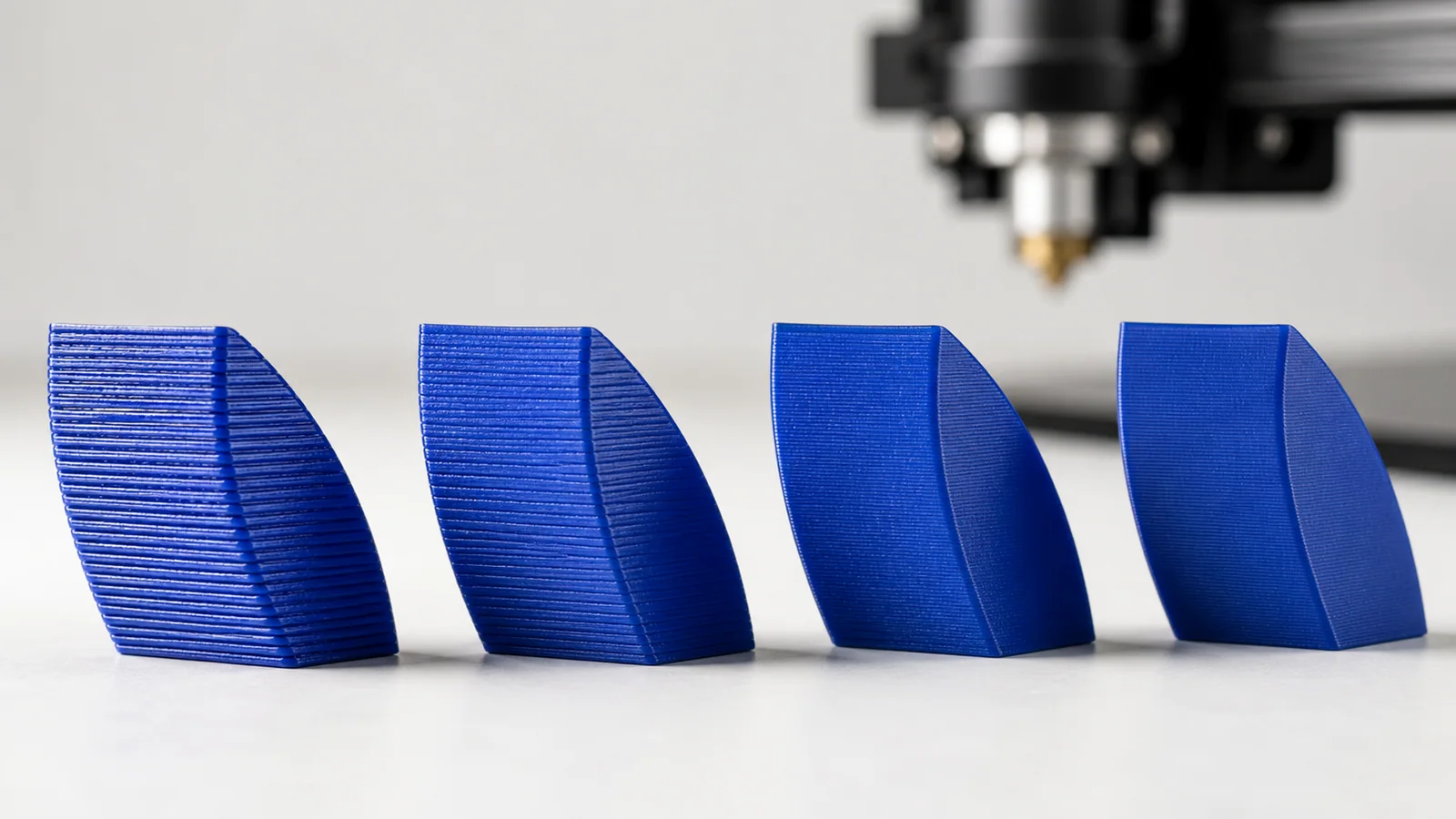

FDM baskı, modeli yatay dilimlere ayırır. Eğimli veya yuvarlak bir yüzeyde her katman küçük bir basamak oluşturur. Katman inceldikçe basamaklar küçülür ve normal izleme mesafesinde daha yumuşak görünür. Dikey düz duvarda ise fark, kavisli üst yüzey kadar belirgin olmayabilir.

Yüzey kalitesini yalnız katman yüksekliği belirlemez. Kayış titreşimi, Z vidası düzensizliği, akış dalgalanması, sıcaklık ve dış duvar hızı da görünür izler yaratır. İnce katmana geçmek mekanik kusuru çözmez; bazen daha fazla katman nedeniyle kusurun tekrarı daha görünür olur.

0,12 mm katman ne zaman seçilir?

0,12 mm gibi ince profiller küçük figür, kabartma, logo detayı, kavisli yüzey ve yakından incelenecek dekoratif parçalarda avantaj sağlayabilir. Son işlem öncesinde zımpara ihtiyacını tamamen kaldırmasa da basamak yüksekliğini azaltır. Küçük modelde toplam süre kabul edilebilir kalabilir.

Büyük ve düz bir kutuyu 0,12 mm basmak çoğu zaman gereksiz süre üretir. XY düzlemindeki ince ayrıntı nozzle çapı ve çizgi genişliğiyle sınırlıysa daha ince Z katmanı kaybolan ayrıntıyı geri getirmez. Önizlemede küçük özelliklerin gerçekten dilimlenip dilimlenmediğini kontrol edin.

0,20 mm katman neden dengeli bir başlangıçtır?

0,4 mm nozzle kullanan birçok yazıcıda 0,20 mm profil, kabul edilebilir yüzey ile makul süre arasında denge sağlar. Prototipler, aparat gövdeleri, masaüstü düzenleyiciler ve orta boy dekoratif modeller için iyi referanstır. Hazır profil desteği geniş olduğu için sorun teşhisi de daha kolaydır.

Bu değerin evrensel olmadığını unutmayın. Çok küçük yazıda daha ince, büyük mekanik blokta daha kalın katman mantıklı olabilir. Parçayı kullanım mesafesinde değerlendirin; ekranda yakınlaştırılmış katman çizgileri gerçek hayatta aynı ölçüde rahatsız edici olmayabilir.

0,28 mm katman ne zaman zaman kazandırır?

0,28 mm gibi kalın profiller büyük prototip, aparat, kalıp yardımcı parçası ve yüzey detayının ikinci planda olduğu üretimlerde süreyi azaltabilir. Toplam katman sayısı düştüğü için Z ekseni hareketi ve katman geçişleri azalır. Geniş nozzle ile daha kalın doğrulanmış profiller de kullanılabilir.

Kalın katmanlarda eğimli yüzey basamakları, küçük delik çevreleri ve üst yüzey geçişleri daha belirgin olabilir. Nozzle çapına göre aşırı yüksek katman, çizginin alttaki katmana yeterince basmamasına ve bağın zayıflamasına yol açabilir. Dilimleyicinin profil sınırları içinde kalın.

Nozzle çapı ile katman yüksekliği arasındaki ilişki

Nozzle çıkışı, bırakılan ekstrüzyon yolunun geometrisini sınırlar. Katman, nozzle çapından belirgin biçimde daha düşük seçilerek alttaki çizgiye basar ve genişler. Çok kalın katmanda bu ezilme azalır; çok ince katmanda ise nozzle ve Z mekanizmasındaki küçük sapmalar akışı etkileyebilir.

Nozzle çapı değiştiğinde eski katman profilini otomatik olarak doğru kabul etmeyin. 0,6 mm nozzle daha kalın katmanlara izin verebilir, küçük nozzle daha ince ayrıntıya yönelebilir. nozzle çapı seçimi rehberi hız ve detay dengesini tamamlar.

İnce katman baskı süresini neden uzatır?

Model yüksekliği aynı kaldığında katman kalınlığı yarıya yaklaştıkça katman sayısı büyük ölçüde artar. Her katmanda dış duvar, iç duvar, dolgu ve hareket tekrarlandığı için toplam süre yükselir. Ancak süre her zaman tam orantılı değişmez; hız, minimum katman süresi ve geometri de devrededir.

Dilimleyici tahminini karşılaştırırken aynı malzeme, duvar ve dolgu ayarını koruyun. İnce profil bazen daha düşük hız kullandığı için fark büyür. Yalnız tahmini süreye bakmak yerine filament miktarı, görünür yüzey ve gerekli son işlemi de değerlendirin.

Katman yüksekliği mekanik dayanımı nasıl etkiler?

Katman yüksekliği ekstrüzyon yollarının şekline ve katmanlar arası temasına etki eder, fakat dayanımın tek ölçüsü değildir. Malzeme sıcaklığı, fan, duvar sayısı, çizgi genişliği ve baskı yönü çoğu parçada daha büyük fark yaratabilir. Yük Z yönünde katmanları ayırmaya çalışıyorsa yönlendirme özellikle kritiktir.

Mekanik iş için yalnız daha kalın veya daha ince katman seçip güvenlik iddiasında bulunmayın. Gerçek yükü temsil eden numune testleri yapın. İnsan güvenliği, taşıma, basınç veya yüksek sıcaklık içeren parçalarda profesyonel mühendislik değerlendirmesi gerekir.

Adaptive veya variable layer height nedir?

Değişken katman yüksekliği, modelin dik ve basit bölgelerinde kalın, kavisli veya detaylı bölgelerinde ince katman kullanır. Böylece tüm modeli en ince ayarda basmadan görünür yüzeyleri iyileştirmeyi amaçlar. Dilimleyici eğime göre otomatik öneri sunabilir, kullanıcı da aralığı düzenleyebilir.

Katman geçişlerinin çok ani olmamasına dikkat edin. Ölçüsel kritik omuz, vida yüzeyi veya birbirine oturan parçalar farklı katman bölgelerinde beklenmedik yüzey farkı gösterebilir. Uzun üretimden önce geçiş içeren küçük bir kesiti test etmek yararlıdır.

Katman yüksekliği seçimi için pratik karar ağacı

• Yakından görülen küçük ve kavisli model: doğrulanmış ince profili deneyin.
• Genel amaçlı prototip veya ürün: dengeli profil ile başlayın.
• Büyük, kaba, işlevsel hacim: geometri uygunsa kalın profili karşılaştırın.
• Hem büyük düz alan hem küçük kavis varsa: değişken katman yüksekliğini değerlendirin.
• İnce XY detayı kayboluyorsa: katman yerine nozzle ve çizgi genişliğini kontrol edin.
• Mekanik dayanım öncelikliyse: yön, duvar, malzeme ve sıcaklığı birlikte test edin.

Katman yüksekliği seçerken parçanın gerçek kullanımını ve görülme mesafesini düşünün. En uzun baskı otomatik olarak en kaliteli ürün değildir. Modelinizi farklı kalite seçenekleriyle üretmek için talep oluşturabilir; dekoratif ve işlevsel örnekleri Baskıkat ürünlerinde inceleyebilirsiniz.
