3D Yazıcı Nasıl Çalışır? FDM Baskının Katman Katman Mantığı

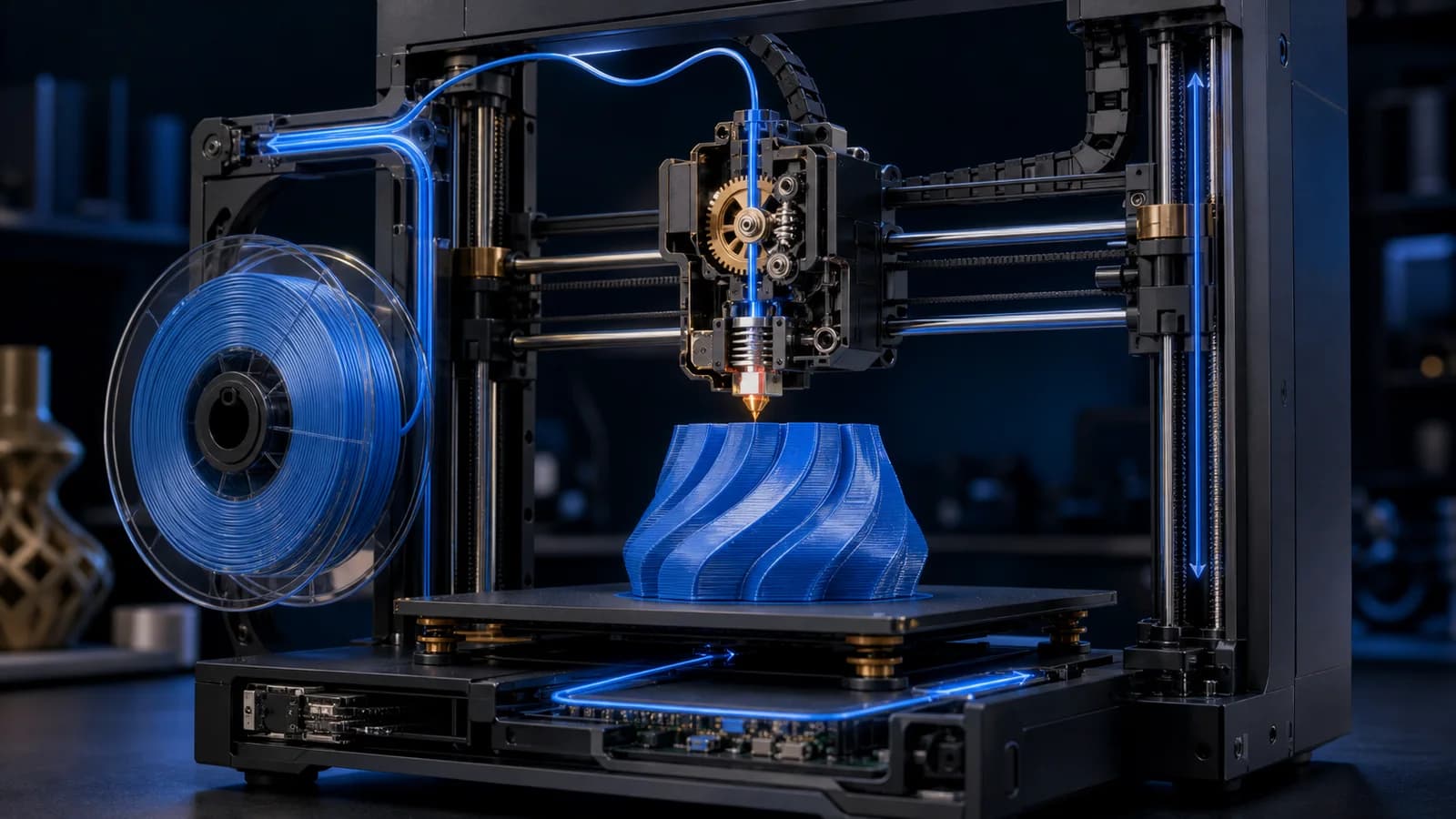

3D yazıcı nasıl çalışır? En yaygın masaüstü yöntem olan FDM'de dijital model, yüzlerce ince yatay dilime ayrılır. Yazıcı termoplastik filamenti ısıtır, nozzle'dan kontrollü miktarda çıkarır ve her katmanın yolunu izler. Katman soğuyup alttaki yapıya bağlandıkça üç boyutlu parça oluşur. Bu süreçte yazılım, elektronik, hareket sistemi ve malzeme aynı anda çalışır.

Eklemeli imalat nedir?

Talaşlı üretim bir bloktan malzeme kaldırırken eklemeli imalat parçayı gerektiği yerde malzeme ekleyerek kurar. Bu yaklaşım iç boşluk, karmaşık kanal ve kişiselleştirilmiş geometri gibi şekilleri erişilebilir kılar. Ancak katman yönü, yüzey izi ve üretim süresi tasarım kararına dönüşür.

3D yazıcı tek bir teknoloji değildir. FDM/FFF eriyik filament, SLA/MSLA ışığa duyarlı reçine, SLS ise toz yatak gibi farklı süreçler kullanır. Buradaki açıklama ev ve atölyelerde yaygın FDM yazıcıyı temel alır.

Dijital model nereden gelir?

Parça CAD yazılımında ölçüyle tasarlanabilir, 3D taramayla elde edilebilir veya lisanslı bir model deposundan indirilebilir. STL yüzeyi üçgenlerle temsil eder; 3MF modelin yanında birim, renk ve bazı proje bilgilerini daha iyi taşıyabilir. Dosya, fiziksel üretim planı değildir.

Geometri kapalı hacim olmalı; ters yüzey, açık kenar veya kendi içine geçen parçalar dilimleme hatası oluşturabilir. Dilimleyicinin onarım uyarılarını inceleyin. Kritik ölçüyü yalnız ekrandaki görünüme güvenmeden CAD değerleriyle doğrulayın.

Dilimleyici ne yapar?

Dilimleyici modeli seçilen katman yüksekliğinde keser; dış duvar, üst-alt yüzey, dolgu, destek ve hareket yollarını hesaplar. Yazıcı profili eksen sınırlarını ve başlangıç komutlarını; filament profili sıcaklık ve akış sınırlarını; süreç profili kalite seçeneklerini tanımlar.

Sonuç çoğunlukla G-code adlı satır tabanlı komut dosyasıdır. Dosyada koordinat hareketleri, sıcaklık hedefleri, fan ve ekstrüzyon miktarı bulunur. Başka yazıcı için hazırlanmış G-code yanlış boyut, yüksek sıcaklık veya çarpışma riski taşıyabilir.

Filament nasıl erir ve akar?

Makara üzerindeki filament, ekstrüder dişlisi tarafından kontrollü biçimde itilir. Direct-drive sistemde motor hotend'e yakın, Bowden sistemde uzakta olabilir. Filament heatbreak üzerinden ısıtıcı bloğa girer, erir ve nozzle deliğinden ince bir yol olarak çıkar.

Termistör sıcaklığı ölçer, kontrol kartı ısıtıcıya enerji verir. PID benzeri kontrol hedef sıcaklığı kararlı tutmaya çalışır. Hotend kapasitesinden fazla hacim istenirse eksik ekstrüzyon oluşabilir; çok düşük sıcaklık da katman bağını zayıflatabilir.

X, Y ve Z eksenleri nasıl hareket eder?

Stepper motorlar kayış, kasnak veya vidalı mil üzerinden hassas adımlar üretir. Kinematik tasarıma göre tabla Y yönünde hareket edebilir veya baskı kafası iki yatay ekseni birlikte yönetebilir. Z ekseni her katmandan sonra nozzle ile model arasındaki yüksekliği değiştirir.

Kontrol kartı G-code koordinatlarını motor darbelerine çevirir. Kayış gevşekliği, eksen sürtünmesi veya motor adım kaçırması modelde kayma ve dalga oluşturabilir. Home sensörleri makinenin referans konumunu bulmasına yardım eder.

İlk katman neden farklıdır?

İlk katman bütün modelin tablaya tutunduğu temeldir. Nozzle-tabla mesafesi doğru değilse çizgiler birleşmez veya plastik aşırı ezilir. Tabla sıcaklığı ve temiz yüzey, malzemenin ilk katmanda kontrollü yapışmasını sağlar.

Bed mesh, yüzeydeki küçük yükseklik farklarını ölçüp Z hareketini katman boyunca düzeltir. Mesh eğri mekanik montajı veya gevşek parçayı onarmaz. İlk katmanın eşit olması sonraki katmanların geometrisini doğrudan etkiler.

Katmanlar birbirine nasıl bağlanır?

Yeni bırakılan sıcak yol, önceki katmanın yüzeyini kısmen ısıtır ve polimer zincirlerinin temasını sağlar. Nozzle sıcaklığı, fan, ortam ve baskı hızı bağ gücünü etkiler. Çok hızlı soğuma bazı malzemelerde katman ayrılmasına yol açabilir.

FDM parça çoğunlukla katman yönünde anizotropiktir; yani her yönde aynı dayanımı göstermez. Yük yönü Z katmanlarını ayıracak biçimdeyse modeli yeniden yönlendirmek, yalnız dolgu oranını artırmaktan daha etkili olabilir.

Duvar, dolgu ve üst yüzey

Dış çevreler parçanın şekil ve yüzeyini oluşturur. İç duvarlar kabuğu kalınlaştırır. Dolgu, iç hacmi tamamen doldurmadan üst katmanları destekler ve yüke katkı sağlar. Üst-alt katmanlar dolguyu kapatan sürekli yüzeylerdir.

Yüksek dolgu her zaman daha iyi değildir. Duvar sayısı, yük yönü ve geometri çoğu fonksiyonel parçada daha belirleyicidir. infill rehberi desen ve oran seçimini kullanım amacına bağlar.

Destek ve köprü mantığı

Yazıcı erimiş plastiği tamamen boşluğa sınırsız uzatamaz. Kısa açıklıklarda hızlı soğutulan köprü çizgileri iki nokta arasında gerilebilir. Daha büyük veya karmaşık çıkıntılarda sonradan sökülen support yapısı geçici zemin oluşturur.

Destek model yüzeyinde iz ve ek süre yaratır. Tasarımda pah, kemer, parçaya bölme veya daha iyi baskı yönü desteği azaltabilir. Dilimleyici önizlemesinde havada başlayan her bölgeyi kontrol edin.

Yazıcı komutları nasıl yürütür?

Firmware SD kart, USB veya ağ üzerinden gelen komutları sıraya alır; hareket planlayıcı hız ve ivmeyi eksen sınırlarına göre düzenler. Aynı anda ısıtıcı, fan ve sensörleri izler. Termal kaçak koruması beklenen sıcaklık değişimi gerçekleşmezse sistemi durdurmalıdır.

Güvenlik özelliklerinin varlığı gözetimsiz kullanım izni değildir. Firmware ve donanım üreticisinin talimatlarını izleyin. Bilinmeyen başlangıç G-code'u, makro veya firmware dosyasını doğrulamadan çalıştırmayın.

Dijital dosyadan fiziksel parçaya

1. Model oluşturulur veya güvenilir kaynaktan alınır.
2. Dilimleyici katman ve yolları hesaplar.
3. Firmware komutları motor ve ısıtıcılara çevirir.
4. Ekstrüder eriyik malzemeyi kontrollü bırakır.
5. Katmanlar soğuyup birbirine bağlanır.
6. Parça soğutularak tabladan çıkarılır.

3D yazıcının çalışma mantığını anlamak, hatayı rastgele ayarla değil doğru aşamada aramanızı sağlar. Geometri, profil, mekanik veya malzeme sorunu birbirinden böyle ayrılır.

Sensörler ve geri bildirim

Termistör sıcaklığı, endstop konumu, filament sensörü malzeme varlığını bildirir; bazı makineler ivme, kuvvet veya kamera verisi de kullanır. Ancak her sistem kapalı çevrim değildir. Step motor komut aldığı kadar hareket ettiği varsayılabilir ve gerçek konum doğrudan ölçülmeyebilir.

Bu nedenle sensör uyarısı vermeyen bir kayış kayması yine baskıyı bozabilir. Otomasyon, fiziksel ilk katman ve periyodik mekanik kontrolün yerine geçmez.
