3D Baskıda Z Dikişi: Z Seam İzleri Nasıl Gizlenir ve Azaltılır?

Z dikişi veya Z seam, katmanların çevre çizgisinin başladığı ve bittiği noktada oluşan dikey izdir. Özellikle silindir, vazo, saksı ve yuvarlak kutularda keskin köşe olmadığı için göz hemen bu çizgiye takılır. Dikişi azaltmak için yalnız “random” seçeneğine basmak çoğu zaman yeterli değildir. Önce izin çıkıntı mı, çukur mu olduğunu anlamak; ardından akış, sıcaklık, retraction ve dikiş konumunu birlikte değerlendirmek gerekir.

Z dikişi neden oluşur?

Yazıcı bir dış çevreyi tamamladığında ekstrüzyonu keser, bir sonraki katmana geçer ve yeni çevreye başlar. Nozzle içindeki basınç aniden sıfırlanmadığı için bitişte küçük bir yığılma veya başlangıçta kısa bir eksiklik oluşabilir. Bu noktalar her katmanda aynı yere gelirse dikey çizgi görünür. Sorun Z ekseninin mekanik hareketinden kaynaklanmak zorunda değildir; adı yalnız katmanlar boyunca Z yönünde uzanan görünümden gelir.

Dilimleyici önizlemesinde seam işaretlerini açarak her katmanın başlangıç noktasını görebilirsiniz. İz önizlemedeki noktalarla eşleşiyorsa teşhis güçlenir. Yüzeyde köşeden sonra tekrarlayan dalgalar varsa bunun yerine ghosting, tüm katmanda yatay bant varsa mekanik Z banding düşünülmelidir.

Çıkıntı, çukur ve dağınık nokta farkı

• Çıkıntılı dikiş: Fazla basınç, yüksek sıcaklık veya başlangıç-bitişte fazla malzeme olasıdır.
• Çukur dikiş: Yeniden başlatmada akış gecikmesi, fazla retraction veya düşük basınç görülebilir.
• Dağınık noktalar: Random seam seçimi ya da değişken çevre başlangıçları yüzeyi noktalı gösterebilir.
• İnce iplikler: Dikişten bağımsız travel hareketlerinde görülüyorsa stringing çözümü uygulanmalıdır.

Dikiş konumu seçenekleri nasıl seçilir?

Hizalı dikiş

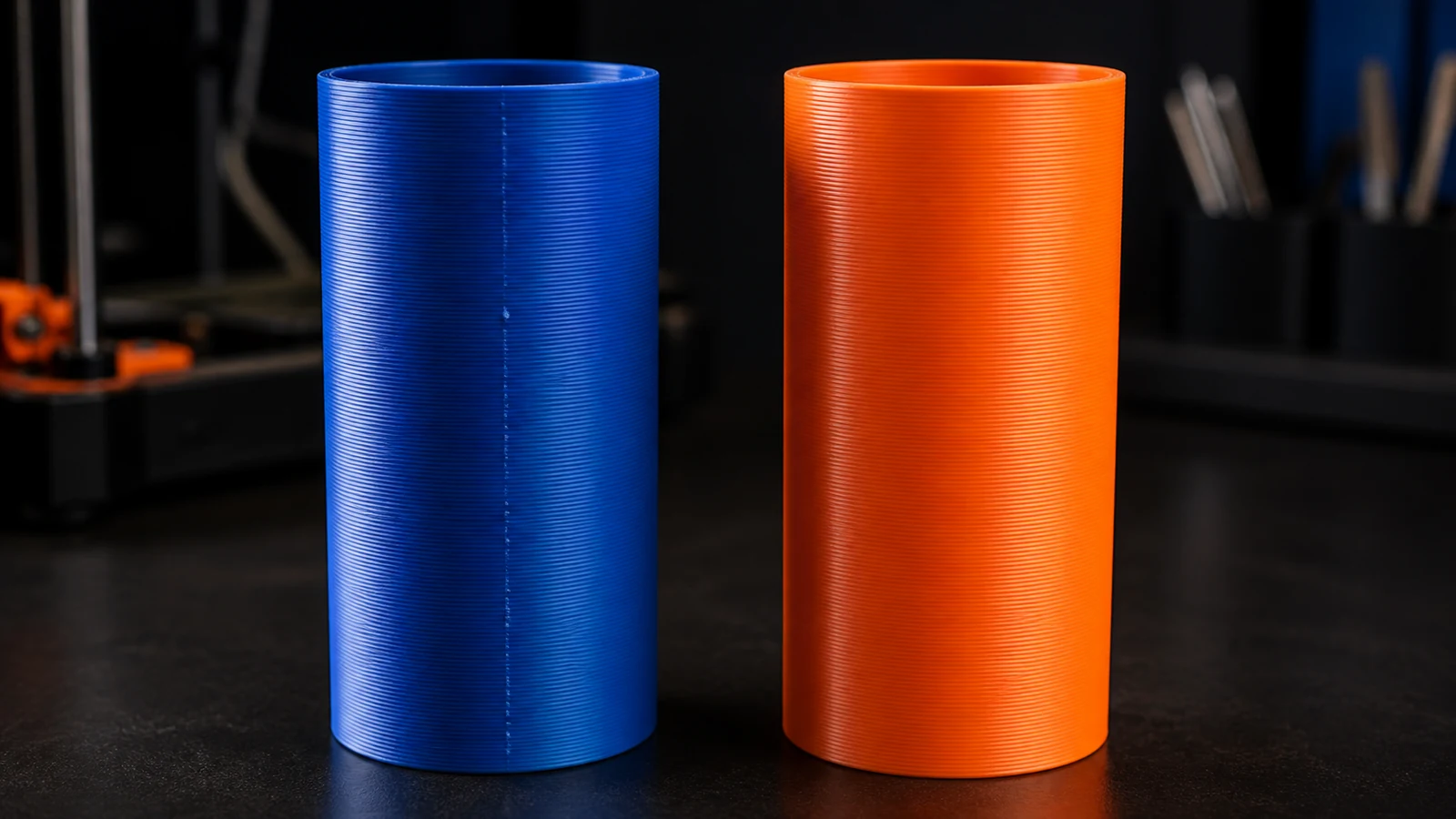

Aligned seçeneği başlangıçları benzer konumda tutar. Dikey iz belirgin olabilir, fakat tek bir çizgiye toplandığı için parçanın arkasına veya sonradan işlenecek yüzeye yönlendirilebilir. Teknik parçada ölçü kontrolü ve zımpara için öngörülebilir bir sonuç verir.

En yakın veya keskin köşe

Dilimleyici başlangıç noktasını yakın bir köşe veya içbükey bölgeye taşımaya çalışır. Köşeli kutularda iz doğal kenarın içinde büyük ölçüde kaybolabilir. Yuvarlak modelde saklanacak köşe olmadığı için konum model yönüne göre değişebilir.

Random dikiş

Her katmanda farklı nokta seçerek dikey çizgiyi dağıtır. Uzaktan bakıldığında çizgi kaybolur; yakından bakıldığında yüzeyde küçük sivilceler görülebilir. Dokulu veya organik modelde kabul edilebilir, parlak silindirde istenmeyebilir.

Dikiş boyama ve özel konum

PrusaSlicer gibi araçlar seam painting, bazı dilimleyiciler kullanıcı tanımlı dikiş konumu sunar. Dikişi modelin arkasına, keskin iç köşeye veya montajdan sonra görünmeyecek bölgeye boyamak en kontrollü yöntemdir. Resmî Prusa seam position rehberi hizalı, en yakın ve rastgele seçeneklerin yüzeye etkisini örnekler.

Z seam izini küçülten kalibrasyonlar

Flow değerini doğrulayın

Genel flow yüksekse yalnız dikişte değil köşelerde ve üst yüzeyde de yığılma oluşur. Önce akış kalibrasyonunu tamamlayın. Dikiş telafisini yanlış genel flow üzerine kurmak, parçanın geri kalanını bozabilir.

Sıcaklık kulesi basın

Gereğinden sıcak baskı, nozzle basıncının bitişte sızmasını kolaylaştırabilir; fazla düşük sıcaklık ise başlangıçta akışı geciktirir ve katman bağını zayıflatır. Makara aralığında sıcaklık kulesi basarak yüzey ve katman bağlantısı açısından dengeli bölümü seçin.

Retraction ve wipe ayarını küçük adımlarla değiştirin

Retraction, travel sırasında sızıntıyı azaltır; fazla değer yeni çevre başlangıcında boşluk oluşturabilir. Wipe, nozzle'ın basıncı azaltırken basılı çizgi üzerinde kontrollü hareket etmesini sağlar. Coasting veya benzer seçenekler dilimleyici sürümüne göre farklı davranabilir. Güvenilir yazıcı profiline dönün ve her testte yalnız bir değişkeni değiştirin.

Pressure advance veya linear advance kullanın

Destekleyen firmware'lerde bu ayarlar hız değişimlerinde nozzle basıncını öngörülü biçimde düzenler. Yanlış değer köşeleri ve dikişi daha kötü yapabilir. Yazıcı üreticisinin kalibrasyon prosedürü dışında rastgele değer kopyalamayın; extruder, filament ve sıcaklık değiştiğinde sonuç da değişebilir.

Model yönü ve tasarım hileleri

Parçayı dilimleyicide döndürmek, “arka” kabul edilen yönü dikiş algoritmasına göre değiştirebilir. Önizlemede dikiş işaretlerini görmeden G-code göndermeyin. Tasarım size aitse görünmeyen tarafa küçük bir dikey kanal, keskin kenar veya kaburga eklemek dikişi doğal geometriye saklayabilir. Ancak estetik için eklenen geometri parçanın dayanımını ve montajını etkilememelidir.

Tek duvarlı açık vazolarda spiral vase modu, katman değişimini kesintisiz yükselen bir yol haline getirerek klasik dikişi kaldırabilir. Bu mod her modele uygun değildir: üst yüzeyi, çoklu duvarı veya bağımsız adaları olan işlevsel parçalarda kullanılamaz. Cura temel ayarları rehberi profil mantığını anlamak için kullanılabilir.

Beş adımlı Z seam test planı

1. İzi büyüten tek duvarlı veya iki duvarlı küçük bir silindir seçin.
2. Önce güvenilir varsayılan profille hizalı dikiş basın.
3. Çıkıntı mı çukur mu olduğunu ışığı yandan vererek inceleyin.
4. Sırasıyla sıcaklık, retraction ve basınç ayarını tek değişkenli test edin.
5. Son değerde dikişi görünmeyen yüzeye boyayın ve gerçek parçayı basın.

En iyi sonuç “dikişi yok etmek” değil, malzeme yığılmasını küçültüp izi öngörülebilir bir yere taşımaktır. Profil adında filament, nozzle, katman yüksekliği ve test tarihini saklamak sonraki makaralarda karşılaştırma yapmanızı kolaylaştırır.

Silindirik parçada örnek karar

Yuvarlak bir kalemlik basarken ön ve arka yüz geometrik olarak aynıysa dikiş için görünmeyecek bir yön tanımlamak gerekir. Önce modeli dilimleyicide döndürün ve seam önizlemesinin masa kullanımında duvara bakacak bölgeye geldiğini doğrulayın. Hizalı dikişle kısa bir silindir basın. İz çıkıntılıysa genel flow ve sıcaklığı, çukursa fazla retraction veya yeniden başlatma gecikmesini araştırın. Ardından yalnız dikiş konumunu değiştirerek ikinci numuneyi alın. Random seam dikey çizgiyi kaldırsa bile ışık altında çok sayıda nokta bırakıyorsa hizalı seçenek daha temiz olabilir. Dikişi zımparalamayı planlıyorsanız tek çizgiye toplamak işçilik süresini azaltır. Son parçayı basmadan önce dış çapı dikiş üzerinden ve dikişsiz yönden ayrı ölçerek işlevsel ölçünün etkilenmediğini doğrulayın.
