Skirt, Brim ve Raft Nedir? 3D Baskı Rehberi

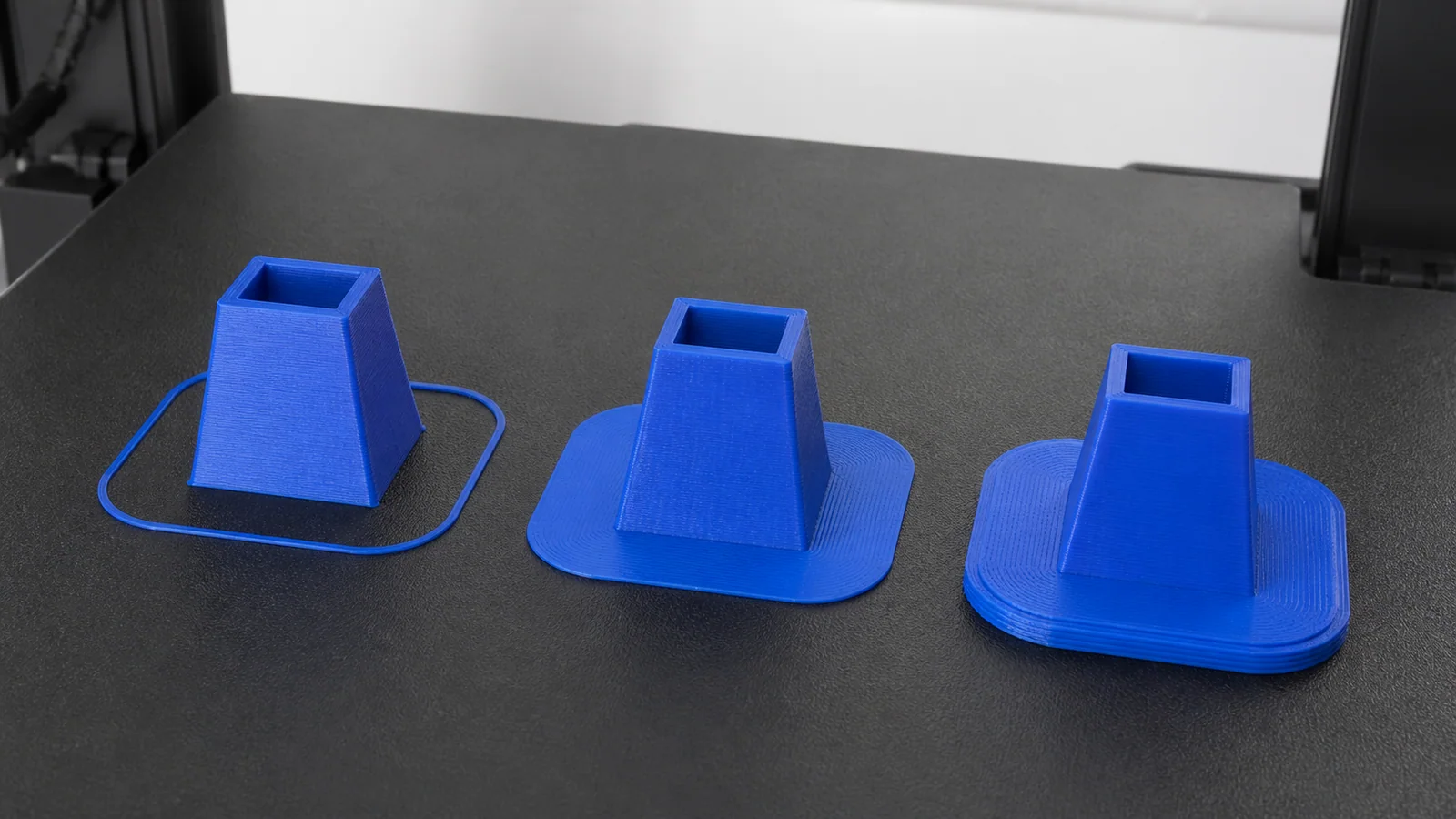

Skirt, brim ve raft, dilimleyicide “build plate adhesion” başlığı altında görülen fakat farklı amaçlara hizmet eden üç seçenektir. Skirt parçanın çevresinde temas etmeyen çizgiler oluşturur; brim parçanın tabanına bağlı geniş bir kenar ekler; raft ise parça ile tabla arasına ayrı bir temel basar. Doğru seçim, ilk katman sorununu gereksiz malzeme ve yüzey işçiliği yaratmadan çözmeyi hedefler.

Bu seçenekler kalibrasyonun yerine geçmez. Tabla kirliyse, Z-offset yanlışsa veya filament akışı düzensizse en geniş raft bile güvenilir sonuç vermeyebilir. Önce temel nedeni kontrol edin, ardından model geometrisinin gerçekten ek yapışma desteği isteyip istemediğine karar verin.

Skirt nedir ve ne işe yarar?

Skirt, modelin dış çevresini takip eden fakat modele değmeyen bir veya daha fazla ekstrüzyon çizgisidir. Baskı başlamadan nozzle içindeki akışın düzenlenmesine, eski renk kalıntısının çıkmasına ve filamentin gerçekten geldiğinin görülmesine yardım eder. Ayrıca modelin tabla üzerinde kaplayacağı alanı gözle kontrol etmeyi sağlar.

Skirt parçaya bağlı olmadığı için taban alanını büyütmez. Bu nedenle köşesi kalkan veya küçük ayak üzerinde duran modele doğrudan mekanik destek vermez. İlk çizgide akış kesik veya düzensizse baskıyı erken durdurup nozzle, filament yolu ve ilk katman ayarını kontrol etmek için değerli bir uyarıdır.

Brim nedir ve hangi modellerde kullanılır?

Brim, parçanın ilk katman çevresine bağlı yassı çizgiler ekler. Taban temas alanını büyüttüğü için küçük ayaklar, dar uzun parçalar, keskin köşeler ve büzülmeye yatkın geometrilerde devrilme veya köşe kalkması riskini azaltabilir. Baskı bittikten sonra parçadan kesilerek ya da soyularak ayrılır.

Brim genişliği arttıkça tutunma alanı da artar, fakat sökme ve kenar temizliği uzar. Çok ince duvar veya hassas alt kenarda iz bırakabilir. Modelin iç deliklerine de brim eklemek bazı geometrilerde tutunmayı güçlendirebilir; ancak kapalı alanlardan çıkarmak zor olabilir. Önizlemede brim’in tam olarak nereye bağlandığını kontrol edin.

Raft nedir ve neden daha fazla malzeme kullanır?

Raft, tablanın üstüne birkaç katmanlık ayrı bir platform basar; model bu platformun üzerinde başlar. İlk katman yüzeyi çok düzensiz olduğunda, küçük temas noktaları bulunan zor bir modelde veya özel bir profil gerektiren durumda ara temel sağlayabilir. Model ile raft arasında ayrılmayı kolaylaştıran kontrollü boşluk bulunur.

Bu ek katmanlar süreyi ve filament tüketimini artırır. Modelin alt yüzeyi doğrudan baskı plakasının dokusunu almaz; raft temas deseni görülebilir ve Z ölçüsü etkilenebilir. Yanlış boşluk raft’ın modele kaynamasına veya alt yüzeyin sarkmasına yol açar. Bu nedenle raft, her baskıda açık tutulacak genel kalite ayarı değildir.

Skirt, brim ve raft arasındaki temel farklar

• Skirt: Modele değmez; akışı hazırlamak ve baskı sınırını görmek için kullanılır.
• Brim: Modele ilk katmanda bağlanır; taban alanını artırır ve köşeleri destekler.
• Raft: Modelin altında ayrı platform oluşturur; en fazla malzeme ve süreyi kullanır.
• Alt yüzey: Skirt etkilemez, brim kenarda iz bırakabilir, raft tüm alt yüzey dokusunu değiştirebilir.
• Söküm: Skirt kolayca ayrılır, brim kenar temizliği ister, raft ayara göre daha fazla işçilik gerektirebilir.

İlk katman yapışmıyorsa hangisi seçilmeli?

Önce belirtinin nedenini ayırın. Filament tüm tablaya yuvarlak ip gibi bırakılıyorsa Z-offset veya tabla ayarı sorunu vardır. Yalnız bir bölgede tutunmuyorsa kir veya mesh farkı olabilir. Parça ilk katmanda güzel başlayıp daha sonra köşeden kalkıyorsa büzülme, hava akımı veya geometri düşünülmelidir.

İlk katman yapışmıyor rehberindeki temel kontroller tamamlandıktan sonra küçük taban için brim denenebilir. Raft, brim’in yetersiz kaldığı veya model tabanının özel ara yüz gerektirdiği durumda düşünülür. Skirt ise her iki seçenekte de akış kontrolü için kullanılabilir.

Warping sorununda brim nasıl yardımcı olur?

Warping, soğuyan malzemenin büzülmesiyle köşelerin yukarı kalkmasıdır. Brim köşenin çevresindeki temas alanını büyütür ve ilk katman kuvvetini daha geniş alana dağıtır. Özellikle keskin köşeli geniş parçalarda fayda sağlayabilir. “Mouse ears” adı verilen lokal yuvarlak pedler de yalnız riskli köşelere eklenebilir.

Brim tek başına kötü ortamı düzeltemez. Tabla sıcaklığı, yüzey temizliği, kapalı alan gereksinimi ve hava akımı malzemeye göre kontrol edilmelidir. Tasarım uygunsa keskin taban köşelerini yumuşatmak ve model yönünü değiştirmek de warping riskini azaltabilir.

Brim sökümü ve kenar temizliği nasıl yapılır?

Baskının tamamen soğumasını bekleyin; bazı yüzeyler soğuduğunda parçayı kendiliğinden bırakır. Brim’i elle kontrollü biçimde soyun. Kalan ince kenarlar çapak alma aleti veya uygun kesiciyle temizlenebilir, ancak aleti vücudunuza doğru kullanmayın. Göz koruması ve sabit çalışma yüzeyi tercih edin.

Brim modele aşırı kaynıyorsa ilk katman çizgi genişliği, akış ve Z-offset kontrol edilmelidir. Brim-model mesafesi destekleniyorsa küçük bir boşluk sökümü kolaylaştırabilir, fakat fazla boşluk yapışma etkisini azaltır. Küçük test parçasında dengeyi bulun.

Raft ayarında hangi değerler önemlidir?

Raft’ın taban katmanları tabla tutunmasını, üst katmanları ise modele destek yüzeyini oluşturur. Model ile raft arasındaki temas mesafesi kritik değerdir. Çok az mesafe iki yapıyı kaynaştırır; çok fazla mesafe modelin ilk katmanını sarkıtır. Malzeme ve katman yüksekliğine uygun doğrulanmış profil kullanın.

Raft hava akımı, hız ve sıcaklık değişimlerine de duyarlıdır. Yüksek raft kenarı modelin gerçek Z başlangıcını değiştirdiği için toplam baskı yüksekliği ve süre artar. Ölçüsel parçanın alt yüzeyini sonradan işlemeniz gerekebilir. Önce brim veya model yeniden yönlendirme seçeneklerini karşılaştırın.

Hangi senaryoda hangi seçenek?

• Nozzle akışını görmek ve alanı kontrol etmek: skirt.
• Küçük ayaklı figür veya uzun ince kule: brim.
• Geniş keskin köşeli, warping riski olan parça: temel ayarlar doğruysa brim.
• Yalnız birkaç riskli köşe: lokal yapışma pedleri veya mouse ears.
• Düzensiz tabanlı ve başka türlü kararlı basılamayan model: raft değerlendirilebilir.
• Kirli tabla veya yanlış Z-offset: hiçbirini artırmadan önce temel sorunu düzeltin.
