3D Baskıda Infill: Dolgu Oranı ve Desenleri Nasıl Seçilir?

Infill, FDM 3D baskıda dış duvarların arasında kalan iç dolgu yapısıdır. Parçanın tamamen katı basılması yerine belirli bir desen ve yoğunlukla desteklenmesini sağlar. Böylece malzeme tüketimi, baskı süresi, ağırlık, üst yüzey desteği ve mekanik davranış arasında denge kurulur. Ancak dolgu yüzdesini tek başına “dayanıklılık ayarı” olarak görmek yanıltıcıdır.

Bir parçanın performansı duvar sayısı, üst-alt kalınlık, malzeme, katman yüksekliği, baskı yönü ve yükün geldiği yönle birlikte oluşur. Aynı yüzde infill kullanan iki parça, yalnız baskı yönü değiştiği için çok farklı biçimde kırılabilir. Bu nedenle önce parçanın ne yapacağını tanımlamak gerekir.

Infill ne işe yarar?

Dolgu yapısı dış kabuğun içe doğru çökmesini önler, üst katmanların basılacağı köprü aralıklarını kısaltır ve yükün parça içinde dağılmasına katkıda bulunur. Ayrıca parçanın eldeki ağırlığını ve rijitliğini değiştirir. Büyük bir dekoratif modelde çok yüksek doluluk gereksiz ağırlık yaratabilir; küçük bir bağlantı parçasında ise doğru yerel güçlendirme önemli olabilir.

İçi boş bir model bile duvar ve üst-alt katmanlarla basılabilir, fakat geniş tavan yüzeyleri alttan yeterli destek bulamazsa sarkabilir. Böyle durumlarda çözüm yalnız infill yüzdesini artırmak değildir. Daha fazla üst katman, farklı model yönü, uygun köprü ayarı veya lokal dolgu da seçenek olabilir.

Dolgu oranı yüzde olarak ne anlatır?

Dilimleyicideki infill yüzdesi, iç bölgenin seçilen desenle ne kadar yoğun doldurulacağını temsil eder. Yüzde sıfır, dış kabuk dışında düzenli bir iç dolgu bulunmadığı anlamına gelir. Yüzde yüz ise teorik olarak katı iç yapı hedefler; fakat gerçek sonuç çizgi genişliği, akış ve dilimleme geometrisine bağlıdır.

Yüzdeyi doğrusal dayanım ölçeği gibi okumayın. Dolguyu yüzde 20’den yüzde 40’a çıkarmak parçayı her koşulda iki kat dayanıklı yapmaz. Kırılma dış duvardan, katman ara yüzünden, keskin köşeden veya vida deliğinden başlayabilir. Yük taşıyan parçalarda kontrollü test ve gerekirse mühendislik hesabı gerekir.

Dekoratif parçalarda infill nasıl seçilir?

Figür, vazo dışı dekor, maket ve sergileme parçasında hedef genellikle yüzey kalitesi ile makul süre ve ağırlıktır. Düşük bir dolgu oranı çoğu geometride yeterli olabilir. Ancak büyük düz üst yüzeyler, ince ayaklar veya ağırlık merkezini taşıyan dar bağlantılar daha fazla iç destek isteyebilir.

İlk denemede hazır profilin düşük veya dengeli dolgu seçeneğini kullanın. Önizlemede üst yüzeyin altında ne kadar açıklık kaldığını inceleyin. Parçanın düşmeye karşı dayanması gerekiyorsa duvar sayısını artırmanın, yalnız dolgu eklemekten daha etkili olup olmadığını test edin.

İşlevsel parçalarda dolgu yüzdesi nasıl belirlenir?

Aparat, bağlantı elemanı, muhafaza veya yük taşıyan parçada önce yük yolunu düşünün. Kuvvet hangi yönden geliyor, vida nerede sıkılıyor, parça hangi katman hattından ayrılabilir? Bu soruların cevabı model yönünü ve duvar kalınlığını belirler. Infill daha sonra iç desteği tamamlar.

Vida çevresi, klips kökü veya dar boyun gibi kritik bölgelerde tüm parçayı çok yüksek yüzdeyle doldurmak yerine modifier kullanarak lokal güçlendirme yapılabilir. Dilimleyici bu bölgede daha fazla duvar veya daha yoğun dolgu uygular. Böylece süre ve malzeme, gerçekten ihtiyaç duyulan alana yöneltilir.

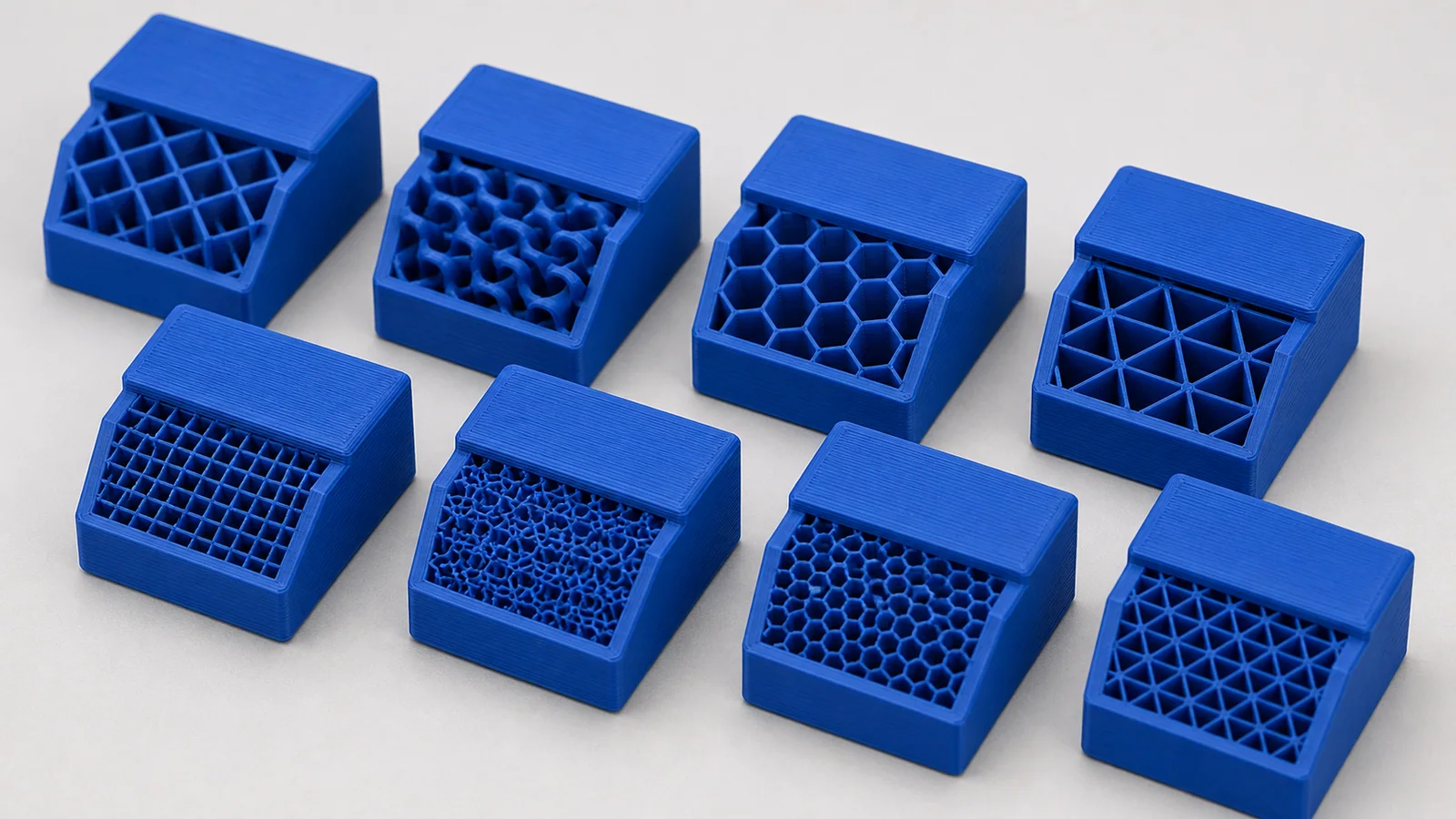

Grid infill hangi durumlarda kullanılır?

Grid, üst üste geçen doğrusal yollarla kafes oluşturur. Yaygın, anlaşılır ve birçok profilde varsayılan seçeneklerden biridir. İki ana yönde destek sunar ve üst yüzeyler için düzenli bir temel sağlar. Ancak aynı katmanda kesişen çizgiler bazı yazıcı ve ayarlarda hareket yükü veya küçük birikmeler oluşturabilir.

Basit kutular, prototipler ve genel kullanım için iyi bir başlangıç olabilir. Çok yüksek hızda baskıda yön değişimleri titreşim yaratıyorsa gyroid veya daha akıcı yollar karşılaştırılabilir. Sonucu yalnız tahmini süreye göre değil, yüzey ve ses davranışına göre de değerlendirin.

Gyroid infill neden popülerdir?

Gyroid, üç boyutta süreklilik gösteren kıvrımlı bir yapı oluşturur. Tek bir düzlemde sert kesişimler yerine akıcı yollar kullanması, birçok kullanıcı için dengeli bir seçenek olmasını sağlar. Farklı yönlerden gelen yüklerde daha eşit davranma potansiyeli vardır ve esnek malzemelerde de ilginç sonuçlar verebilir.

Bunun her parçada otomatik olarak en güçlü veya en hızlı desen olduğu anlamına gelmez. Dilimleme süresi, yazıcı hareketi ve malzeme miktarı geometriye göre değişir. Gerçek kullanım yükünü temsil eden test numunesi, desen adından daha güvenilir kanıttır.

Lines, triangles ve cubic desenleri ne sunar?

• Lines veya rectilinear: Az hareketle hızlı iç destek için kullanılabilir. Katmanlar arasında yön değişimi, farklı eksenlerde destek oluşturur.
• Triangles: Düzlem içinde rijit bir ağ sağlayabilir; ancak daha fazla malzeme ve hareket gerektirebilir.
• Cubic: Üç boyutlu eğimli hücrelerle farklı yönlerde destek sağlamayı hedefler.
• Concentric: Dış çevreyi takip eder; esneklik, görünüm veya belirli yüzey davranışlarında tercih edilebilir.
• Lightning: Özellikle üst yüzeyleri taşımaya odaklanan seyrek dallanan yapı kullanır; dekoratif büyük modellerde malzeme tasarrufu sağlayabilir, fakat mekanik dolgu yerine düşünülmemelidir.

Duvar sayısı mı, infill mi artırılmalı?

Birçok mekanik parçada yükü önce dış kabuk taşır. Bu nedenle duvar sayısını artırmak, özellikle eğilme ve darbe altında, dolgu yüzdesini rastgele yükseltmekten daha etkili olabilir. Üst-alt katmanlar da kabuğun kapalı bir yapı gibi çalışmasına katkı sağlar. Yine de ideal kombinasyon geometriye ve yüke bağlıdır.

Karşılaştırma yapmak için aynı modeli üç küçük numuneyle basabilirsiniz: standart profil, daha fazla duvarlı profil ve daha yüksek dolgulu profil. Ağırlık, baskı süresi ve kırılma biçimini kaydedin. Bu basit test, tek bir internet önerisinden daha anlamlı veri verir.

Infill ayarında sık yapılan hatalar

• Yüzde 100 doluluğu otomatik olarak “profesyonel kalite” sanmak.
• Parça yönünü ve katmanlar arası zayıflığı göz ardı etmek.
• Üst yüzey çökmesini yalnız dolgu yüzdesiyle çözmeye çalışmak.
• Kritik bölge yerine tüm modeli gereksiz yere yoğun basmak.
• Desen seçerken yük yönünü ve yazıcının hareket karakterini hesaba katmamak.
• Aynı anda desen, yüzde, duvar ve sıcaklığı değiştirip karşılaştırmayı imkânsız kılmak.

İyi infill seçimi, en yüksek yüzdeyi değil en verimli yapıyı bulmaktır. Parçanın kullanım amacını, yük yönünü ve yüzey beklentisini üretim talebinde açıkça belirtirseniz üretici duvar, dolgu ve baskı yönünü daha doğru planlayabilir. Hazır tasarımlar için ürün vitrininin malzeme ve kullanım açıklamalarını da inceleyebilirsiniz.
