3D Baskıda Köprüleme: Sarkmadan Bridging Ayarları Nasıl Yapılır?

3D baskıda bridging, iki duvar veya ayak arasındaki boşluğun destek kullanmadan filamentle geçilmesidir. Nozzle ilk çizgiyi bir kenardan diğerine havada taşır; çizgi hızla katılaşırsa sonraki katmanlar bunun üzerine oturur. Köprü altında yay biçimli sarkma, kopuk çizgi veya pürüzlü yüzey görülüyorsa yalnız fanı yüzde yüze çıkarmadan önce model yönü, malzeme, hız ve akış birlikte değerlendirilmelidir.

Köprü ile overhang arasındaki fark

Köprünün iki ucu da desteklenen yüzeye bağlanır. Overhang ise önceki katmanın dışına belirli oranda taşan çizgilerden oluşur ve çoğunlukla yalnız bir tarafı desteklidir. Dilimleyici bu iki geometriye farklı hız, fan ve flow uygulayabilir. Köprü ayarını değiştirip overhang testine bakmak yanlış sonuç verebilir.

Model önizlemesinde bridge çizgilerini ayrı renkte gösterin. İlk katmanın hangi yönde boşluğu geçtiğini inceleyin. Kısa yönde köprü kurmak, aynı açıklığın uzun yönünde kurulmasından daha kolaydır. Modeli yalnız doksan derece döndürmek bile çizgi yönünü ve destek ihtiyacını değiştirebilir.

Köprü çizgileri neden sarkar?

Erimiş filament karşı kenara ulaşmadan yeterince gerilmez veya hızlı katılaşmazsa yerçekimiyle aşağı kıvrılır. Çok yüksek flow çizgiyi ağırlaştırabilir; çok düşük flow kopmasına neden olabilir. Yavaş hız her zaman iyi değildir: nozzle uzun süre aynı açıklıkta ısı taşıyarak çizgiyi yumuşatabilir. Aşırı hızda ise çizgi kenara tutunmadan kopabilir.

• Yetersiz veya dengesiz parça soğutması
• Gereğinden yüksek nozzle sıcaklığı
• Uyumsuz bridge speed ve bridge flow
• Uzun açıklık veya yanlış çizgi yönü
• Nemli ve düzensiz akan filament
• Köprü kenarındaki zayıf tutunma yüzeyi

İlk çözüm: modeli döndürün veya tasarımı değiştirin

Dilimleyici ayarından önce parçanın yönünü inceleyin. Açıklığı daha kısa mesafede geçecek biçimde döndürmek, köprüyü tamamen ortadan kaldırabilir. Deliklerin üst kısmını tam yatay tavan yerine damla veya kemer formunda tasarlamak destek ihtiyacını azaltır. Büyük boşluğu iki kısa köprüye bölen ince bir orta kaburga da işlevsel parçada yararlı olabilir.

Prusa'nın 3D baskıya uygun modelleme rehberi, kısa yatay köprülerin desteksiz basılabileceğini; çok dik çıkıntılarda yön ve geometri değişiminin önemli olduğunu açıklar. Tasarım size ait değilse modeli kesip sonradan birleştirmek değerlendirilebilir. 3D baskı parçalarını yapıştırma rehberi malzemeye göre birleştirme seçeneklerini ele alır.

Bridging ayarları hangi sırayla yapılmalı?

1. Güvenilir filament profilinden başlayın

Önce malzeme ve nozzle için üretici profilini seçin. Genel sıcaklık, flow veya fan hatalıysa yalnız bridge ayarlarıyla temiz sonuç beklenmez. Nozzle çapı büyüdükçe çizgi genişliği ve köprü davranışı değişir; nozzle çapı rehberini dikkate alın.

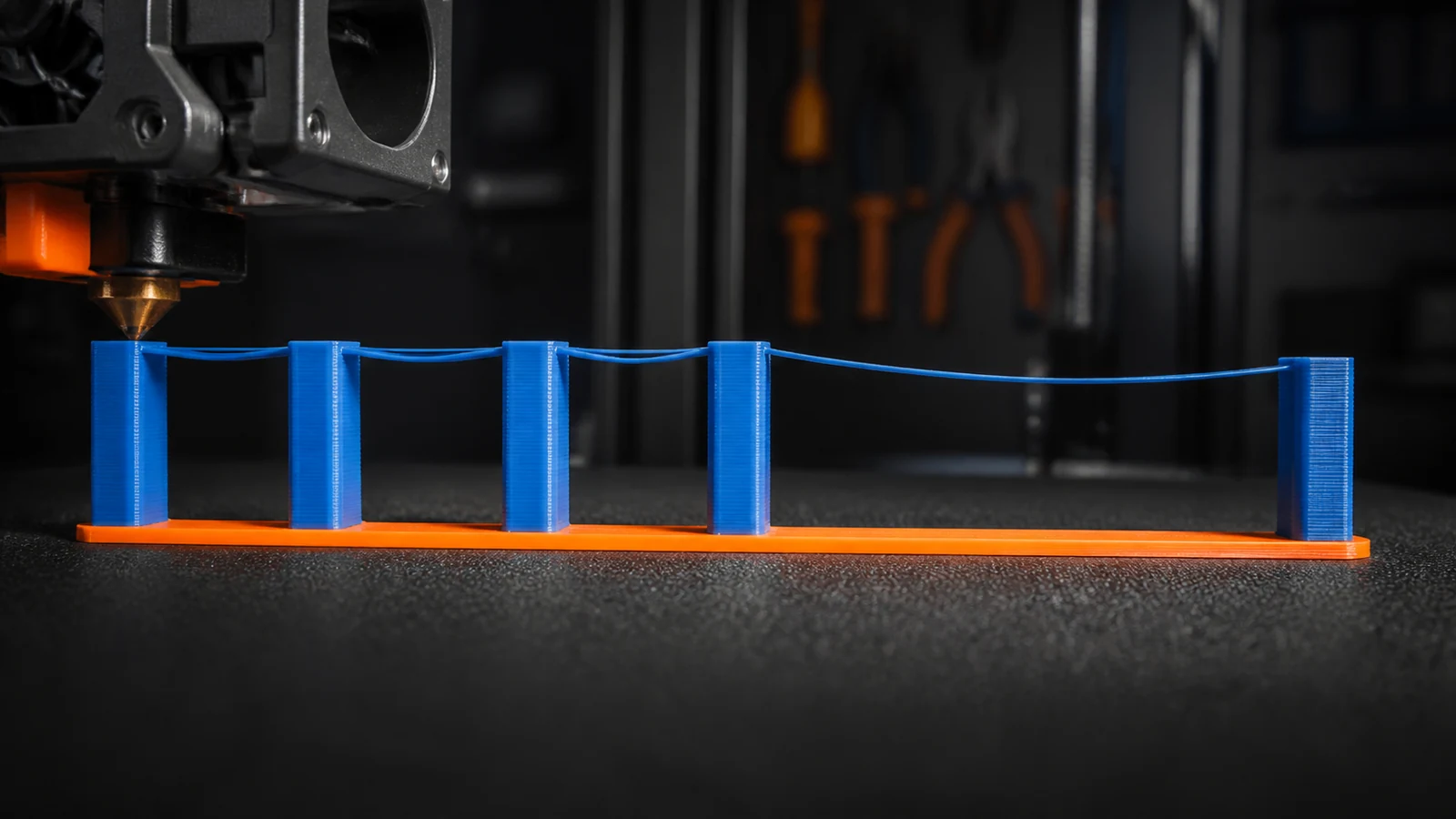

2. Kısa bir bridge test modeli kullanın

Farklı açıklıkları aynı baskıda içeren küçük model seçin. İlk denemeyi varsayılan ayarla basın ve her açıklığın altını fotoğraflayın. Sonraki testte yalnız bir değişkeni değiştirin. Gerçek parçayı saatlerce basıp sonunda köprüyü karşılaştırmak zaman ve malzeme kaybettirir.

3. Soğutmayı malzemeye göre ayarlayın

PLA çoğunlukla güçlü parça fanından yararlanır; PETG'de aşırı fan katman bağını azaltabilir. ABS ve benzeri yüksek çekmeli malzemelerde yoğun soğutma warping veya katman ayrılması oluşturabilir. Bridge fan override varsa yalnız köprü sırasında farklı değer uygulanabilir. Fan kanalının iki tarafa eşit hava verip vermediğini gözlemleyin.

4. Bridge speed değerini test edin

Orta bir hız, filamentin karşı kenara gerilmesine ve yeterince soğumasına izin verir. Yazıcınızın hazır profilini başlangıç alın; çok yavaş ve çok hızlı iki uçtan kaçının. Farklı açıklıklarda en temiz alt yüzeyi veren değeri not edin. Hareket sistemi ghosting yapıyorsa köprü testi öncesi mekanik sorun çözülmelidir.

5. Bridge flow oranını küçük adımlarla değiştirin

İlk köprü çizgisinde biraz düşük akış, filamenti gerilmiş bir tel gibi çekebilir. Fazla düşük oran çizgiyi inceltip koparır; fazla yüksek oran ağır ve sarkık bir hat bırakır. Dilimleyici menüsündeki değer yüzde veya oran biçiminde olabilir. Her değişikliği G-code önizlemesinde doğrulayın.

6. Sıcaklığı yalnız gerekirse düzeltin

Kule testinde uygun bulunan sıcaklığı kullanın. Köprü çok yumuşak kalıyorsa küçük düşüş denenebilir; fakat katman bağlantısı ve nozzle akışı birlikte kontrol edilmelidir. Nemli filament kabarcıklı çizgi oluşturuyorsa sıcaklık ayarı gerçek nedeni çözmez.

Ne zaman support kullanılmalı?

Uzun açıklık, görünür alt yüzey veya boyutsal hassasiyet gerektiren parçada destek daha doğru olabilir. Destek tüm boşluğu doldurmak zorunda değildir; support enforcer ile yalnız kritik bölgeye ya da açıklığın ortasına küçük bir destek adası eklenebilir. kolay sökülen support ayarları rehberi temas mesafesi ve arayüz katmanlarını açıklar.

Destekli alt yüzey de yan duvar kadar pürüzsüz olmayabilir. Parçanın görünür yüzeyini yukarı veya yana çevirmek, köprü ve destek izini saklayabilir. Üretim kararı yalnız baskı süresine göre değil, temizleme süresi ve yüzey beklentisine göre verilmelidir.

Başarılı köprü kontrol listesi

1. Çizgiler karşı kenara kesintisiz ulaşır.
2. Alt yüzeyde sarkma kabul edilen sınırdadır.
3. Köprü köklerinde ayrılma veya yanık görünüm yoktur.
4. Sonraki üst katmanlar boşluğu kapatır.
5. Aynı açıklık ikinci baskıda benzer sonuç verir.

Prusa'nın poor bridging rehberi hız, soğutma ve bridge flow'u temel değişkenler olarak sıralar. En iyi profil, en uzun gösteri köprüsünü basan değil; gerçek parçanızdaki açıklıkları tekrarlanabilir ve yeterli alt yüzey kalitesiyle tamamlayan profildir.

Elektronik kutuda köprü kararı

Elektronik kutu kapağındaki geniş kablo açıklığını düşünün. Modeli mevcut yönde basarsanız açıklığın üstü uzun bir köprü olabilir. Önce parçayı yan çevirmenin görünür yüzeyi veya dayanım yönünü bozup bozmadığını kontrol edin. Yön değişimi uygun değilse açıklığın üstünü kemer biçiminde yeniden tasarlamak ya da köprüyü iki kısa bölüme ayıran ince bir nervür eklemek değerlendirilebilir. Tasarım değişemiyorsa kısa test parçasında varsayılan bridge ayarı, daha güçlü fan ve küçük flow değişimi ayrı numuneler halinde karşılaştırılır. Alt yüzey montajdan sonra görünmeyecekse hafif sarkma kabul edilebilir; kablo contası oturacaksa boyutsal doğruluk daha önemlidir ve yerel support daha güvenli olabilir. Bu karar, yalnız en güzel test köprüsünü değil, parçanın gerçek işlevini optimize eder.
